Criando restrições
1. Clique em Restrições na caixa de diálogo Guia de processo e, em seguida, clique em restrições na área de instrução. A caixa de diálogo Gerenciador de restrições é aberta.
2. Clique em

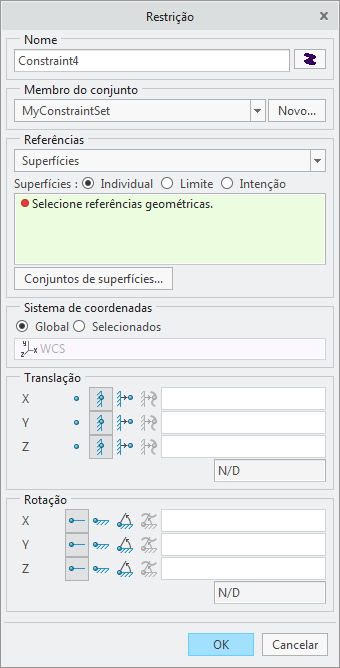

Criar uma restrição de deslocamento. Abre a caixa de diálogo Restrição.
Criar uma restrição de deslocamento. Abre a caixa de diálogo Restrição.
3. Selecione a superfície exterior da placa vertical do suporte.
4. Por default as restrições de translação X, Y e Z são fixas. Na caixa de diálogo Restrição, em Translação, clique em
Livre para mudar a translação X e Y de fixa para livre.
Livre para mudar a translação X e Y de fixa para livre.
5. Clique em OK para fechar a caixa de diálogo Restrição e reabrir a caixa de diálogo Gerenciador de restrições.
6. Clique em Criar uma restrição de deslocamento. Abre a caixa de diálogo Restrição.
Criar uma restrição de deslocamento. Abre a caixa de diálogo Restrição.7. Pressione e segure CTRL e clique em dentro das regiões de superfície de ambos os furos na placa vertical para selecioná-los.
8. Na caixa de diálogo Restrição, em Translação, clique em Livre para mudar a translação Z de fixa para livre.
Livre para mudar a translação Z de fixa para livre.9. Clique em OK para fechar a caixa de diálogo Restrição e reabrir a caixa de diálogo Gerenciador de restrições.
10. Clique em Fechar para fechar a caixa de diálogo Gerenciador de restrições.
11. Na caixa de diálogo Guia de processo, observe a marca de seleção verde indicando que a restrição foi atualizada. Clique em Avançar para continuar até as cargas.
