Fluxo de ar externo para um caminhão: Exercício 2 — Preparando a malha
A malha é uma grade computacional dentro, fora ou dentro e fora de qualquer geometria fechada definida por uma superfície CAD.
Gerando a malha
1. Na árvore de análise de fluxo, selecione Domínios.
2. No painel de propriedades, na aba Malha, na árvore do
Creo Flow Analysis, defina os valores a seguir para Geração de malha:
Creo Flow Analysis, defina os valores a seguir para Geração de malha:◦ Local da malha — Volumes exteriores
◦ Margens da caixa delimitadora — Não uniforme
▪ Tamanhos máximos do lado — 2.0, 1.2, 1.5
▪ Tamanhos mínimos do lado — 0.3, 0, 1.5
◦ Tamanho mínimo da célula — 0.0005
◦ Opções de zona de refinamento — Refinamento de zona de caixa
▪ Tamanho da célula — 0.005
▪ Primeiro canto — -9.0, -1.0, -1.5
▪ Canto diagonal – 11.0, 4.0, 1.5
◦ Opções de setup — Modo estendido
◦ Opções de subelemento — Combinação com regiões
3. Clique em
Gerar malha para criar a malha para o domínio de fluido.
Gerar malha para criar a malha para o domínio de fluido.4. No grupo Pós-processamento, clique em
Vista de seção.
Vista de seção.5. As propriedades Section 01 aparecem. Defina valores para as opções conforme listado abaixo:
◦ Tipo — Plane Z
◦ Posição — 0

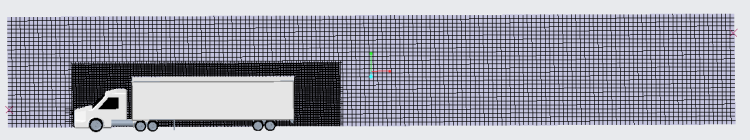

6. No painel de propriedades, na aba Vista, para Grade, selecione Sim. A malha para a seção aparece, como exibido na figura acima.
