Tanque de combinação: Exercício 6 — Executando a simulação
A simulação é executada com várias opções para tipos estáveis e transientes.
1. Na árvore de análise de fluxo, em Física selecione Comum.
2. No painel de propriedades, na aba Modelo, defina valores para as opções conforme listado abaixo:
◦ Número de iterações — 20
◦ Definição de tempo — Transiente
▪ Simulation Time (Duration) — 10
▪ Número de passos de tempo — 400
◦ Frequência de salvamento de resultados — 100
3. No grupo Executar, clique em
Executar para iniciar a simulação. As configurações default são definidas para Iniciar a partir de valores iniciais e Estável no grupo Executar.
Executar para iniciar a simulação. As configurações default são definidas para Iniciar a partir de valores iniciais e Estável no grupo Executar.4. Clique em

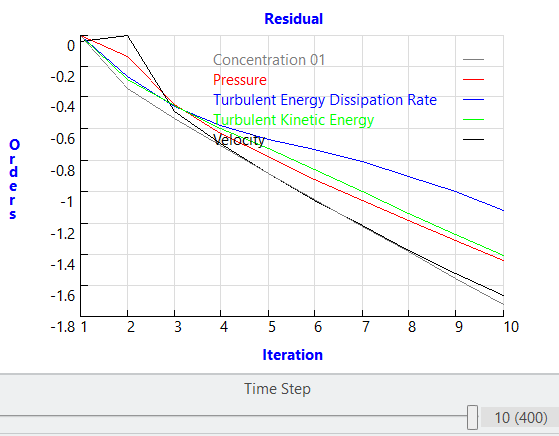

Painel de plotagem XY para ver os resíduos para a simulação estável.
Painel de plotagem XY para ver os resíduos para a simulação estável.5. Clique em OK quando a simulação for concluída.
