Criando sequência de desbaste de alta velocidade
1. Abra a montagem FINISHING.ASM
2. Clique em > . A aba
Desbaste HSM é aberta.
Desbaste HSM é aberta.3. Clique em
e crie uma ferramenta BULL_MILL 16X3 com diâmetro de corte de 16 mm.

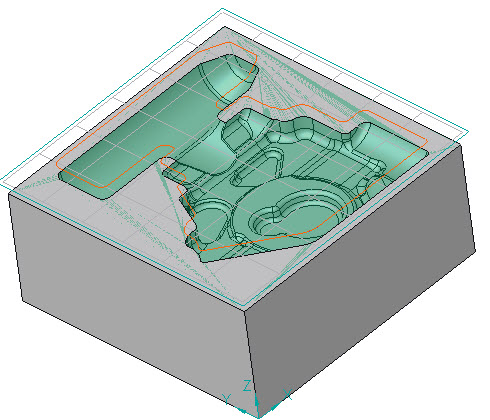

e crie uma ferramenta BULL_MILL 16X3 com diâmetro de corte de 16 mm.4. Na aba Referências, clique no coletor Janela de fresamento e, na árvore de modelo, selecione Mill Window 1.
5. Na aba Parâmetros, os parâmetros são preenchidos automaticamente com base no diâmetro da ferramenta. Para otimizar o caminho da ferramenta, defina valores conforme exibido para o parâmetros a seguir:
◦ FEED_UNITS = MMPM
◦ STEP_OVER = 8
◦ ROUGH_STOCK_ALLOW = 0.3
◦ MAX_STEP_DEPTH = 5
◦ SPINLDE_SPEED = 3000
6. Clique na seta próxima a
e, em seguida, clique em
. A aba Remoção de material será aberta.
e, em seguida, clique em . A aba Remoção de material será aberta.7. Clique em para abrir a caixa de diálogo Reproduzir simulação.

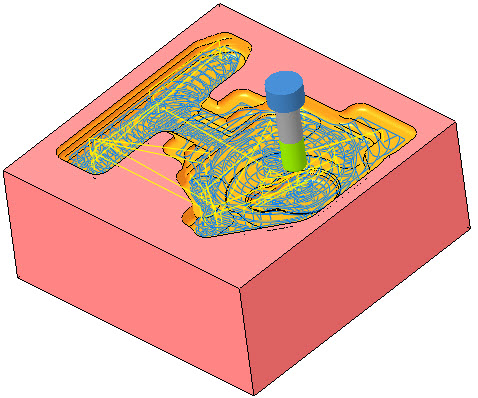

para abrir a caixa de diálogo Reproduzir simulação.8. Clique em
para reproduzir a simulação.
para reproduzir a simulação.
9. Na aba Remoção de material, clique em > para salvar o material processado. A caixa de diálogo Salvar como STL é aberta.
10. Na caixa Nome do arquivo, digite hsm-rough.stl e clique em Salvar. Este arquivo será usado para o cálculo de caminho da ferramenta da sequência de desbaste de usinagem subsequente.
11. Na aba Remoção de material, clique em > . A caixa de diálogo Salvar material em processo é aberta.
12. Na caixa Nome do arquivo, digite hsm-rough.bin e clique em Salvar. Este arquivo bin será usado na simulação de remoção do material de desbaste de usinagem subsequente.
13. Na aba Remoção de material, clique em
e, em seguida, na aba Desbaste HSM, clique em OK para concluir a sequência.
e, em seguida, na aba Desbaste HSM, clique em OK para concluir a sequência.
