Separador de ciclone com separação de partícula: Exercício 1 — Extraindo o domínio de fluido
A extração do domínio de fluido é a criação de uma região geométrica fechada em torno do fluido.
1. Clique em Página inicial > Selecionar diretório de trabalho e navegue para a pasta Advanced_FlowAnalysisModels. Clique em OK.
2. Clique em Arquivo > Abrir.
3. Na caixa de diálogo Arquivo aberto, navegue para a pasta cyclone_assembly e selecione cyclone_4.asm. Clique em Abrir.
4. Clique em na barra de ferramentas de gráficos para exibir os elementos de estilo. Selecione Sombreamento ou Sombreamento com arestas.
5. Clique na aba Aplicativos.
6. Clique em Análise de fluxo. A aba Flow Analysis é aberta.
7. Clique em Novo projeto. A caixa de diálogo Novo projeto é aberta. Insira o nome do projeto e clique em OK.

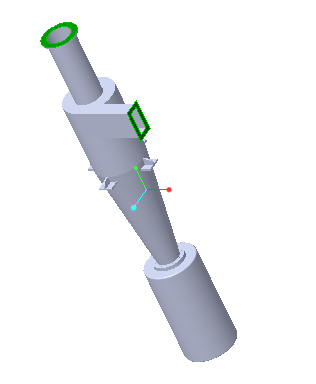

8. Clique em Criar domínio de fluido. A aba Criação de domínio de fluido é aberta. Duas superfícies aparecem na caixa de diálogo Conjuntos de superfícies, em Superfícies incluídas.
Adicionando o domínio de simulação
1. Na aba Criação de domínio de fluido selecione Adicionar à simulação.
2. Clique em para criar o domínio de fluido. CYCLONE_4_FLUID_1.PRT aparece na árvore de modelo e CYCLONE_4_FLUID_1:Body 1 é adicionado em Domínios.
As condições de limite BC_00001 e BC_00002 são automaticamente criadas e aparecem na árvore do Flow Analysis em Condições de limite > Limites gerais. CYCLONE_4_1_FLUID aparece na árvore do Flow Analysis em Condições de limite > Limites gerais > Default.
3. Clique com o botão direito em BC_00001 e selecione Renomear.
4. Na caixa Novo nome, digite Outlet.
5. Clique com o botão direito em BC_00002 e selecione Renomear.
6. Na caixa Novo nome, digite Inlet e clique em OK.
