Exemplo: Planificando uma cobertura
Caso 1: Planificando uma cobertura usando a colocação default

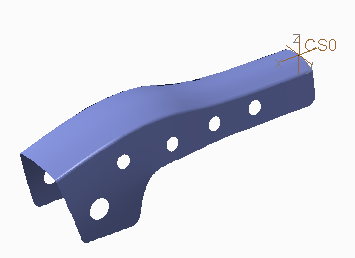

Esta figura mostra uma cobertura para planificar. O sistema de coordenadas CS0 está selecionado como ponto de origem.

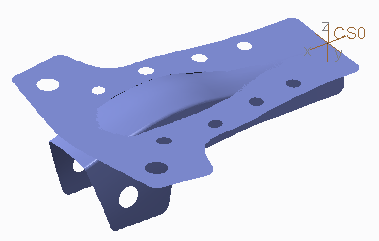

A próxima figura mostra a cobertura planificada (mostrada no topo da cobertura de origem) na sua colocação default. Note que a cobertura planificada é tangente à cobertura de origem no sistema de coordenadas de origem CS0.
Caso 2: Planificando uma cobertura com a opção de colocação

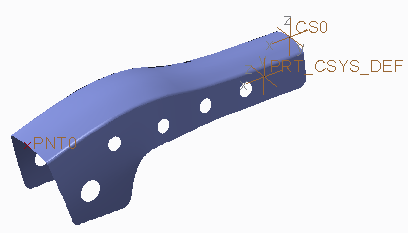

A próxima figura mostra uma cobertura para planificar. O sistema de coordenadas CS0 está selecionado como ponto de origem. O sistema de coordenadas PRT_CSYS_DEF e o ponto de datum PNT0 são usados para posicionar a cobertura resultante.
A próxima figura mostra a cobertura plana. A cobertura planificada reside no plano xy do sistema de coordenadas PRT_CSYS_DEF. Um vetor criado do PNT0 até CS0 é alinhado com o eixo x do plano xy.
