Use o comando Alinhar ângulo de saída para alinhar uma aresta de 1 ou 2 lados a uma curva de referência externa em um ângulo específico na direção de abertura. O ângulo de saída default é 10. Para mudar o ângulo, clique duas vezes no glifo e digite um novo valor entre -89.9 e 89.9. É possível inverter o ângulo quando a aresta alinhada tiver somente 1 lado.

Ao reconstruir a geometria usando um elemento de design generativo, o comando Alinhar ângulo de saída ajuda a modificar o ângulo de saída inerente definido no elemento de design generativo.

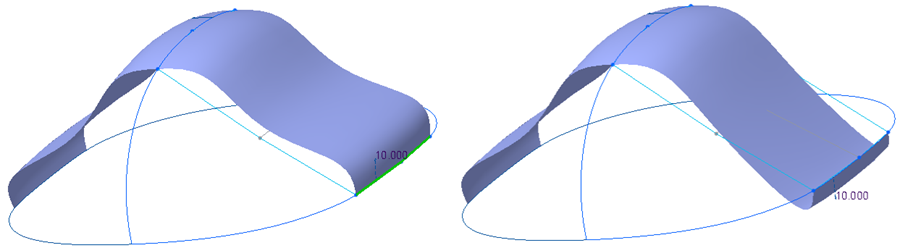

A imagem a seguir exibe uma aresta de 1 lado alinhada a uma curva em um ângulo default.
