Sobre definição do padrão rotacional de formas
É possível definir um padrão rotacional de uma ou mais formas em torno de um eixo selecionado.
Ao definir o padrão rotacional, você seleciona um eixo de datum como centro do padrão rotacional e especifica o número de membros do padrão.
O gráfico a seguir exibe padrões rotacionais com um número diferente de membros do padrão:
|
Padrão rotacional de 4 membros  |

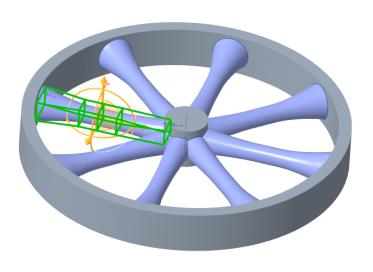

Padrão rotacional de 8 membros  |
É possível definir um padrão rotacional especificando a extensão angular do padrão ou o ângulo entre membros adjacentes.
O gráfico a seguir exibe extensões angulares diferentes em padrões rotacionais com o mesmo número de membros do padrão:
|
Padrão rotacional com extensão angular de 180 graus  |
Padrão rotacional com extensão angular de 90 graus  |

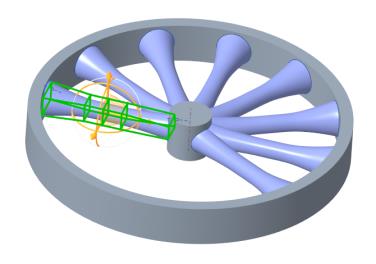

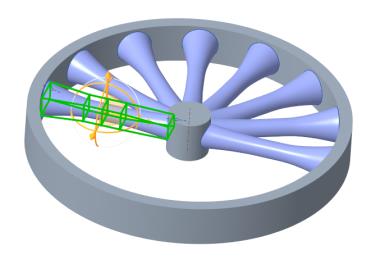

O gráfico a seguir exibe padrões rotacionais com ângulos diferentes entre membros do padrão:
|
Padrão rotacional com ângulo de 10 graus entre membros  |
Padrão rotacional com ângulo de 30 graus entre membros  |
É possível definir um padrão rotacional de uma ou mais formas em torno de um eixo selecionado.

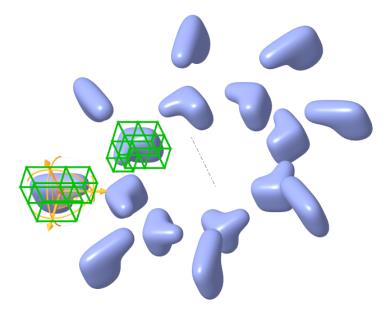

O gráfico a seguir exibe padrões rotacionais de números diferentes de formas:
|
Padrão rotacional de uma forma  |
Padrão rotacional de duas formas  |
