Prendedores no Creo Simulation Live
Sobre prendedores
É possível criar prendedores idealizados que são representações simplificadas de juntas aparafusadas Prendedores podem ser usados para estudar os efeitos da transferência de carga entre corpos ou montagens e para computar a tensão e a deformação no modelo.
É possível criar prendedores entre dois ou mais flanges usando uma superfície interna de furo de parafuso ou eixo do furo de parafuso.

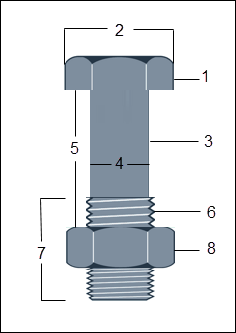

A figura a seguir exibe as diferentes dimensões de um prendedor:
1. Cabeça do parafuso
2. Diâmetro da cabeça do parafuso
3. Haste do parafuso
4. Diâmetro da haste do parafuso
5. Comprimento de aderência
6. Rosca
7. Comprimento da rosca
8. Porca
Diretrizes sobre a criação de prendedor
Ao criar prendedores, siga estas diretrizes:
• Prendedores somente podem ser criados em corpos sólidos.
• O diâmetro da haste do parafuso deve ser menor que o diâmetro do furo do parafuso.
• O diâmetro da cabeça do parafuso deve ser maior que o diâmetro da haste do parafuso.
• O diâmetro da cabeça do parafuso deve ser maior que o diâmetro do furo do parafuso.
• Materiais de prendedor devem ser somente materiais isotrópicos lineares. Ao definir um prendedor com materiais que não estão incluídos na biblioteca de prendedores padrão, certifique-se de ter definições válidas para os parâmetros a seguir:
Parâmetro | Unidade |
|---|---|
Densidade | kg/m3 |
Módulo de Young | Pa |
Coeficiente de Poisson | N/D |
Coeficiente de dilatação térmica | 1/C |
Resistência ao escoamento de tração | Pa |
Condutividade térmica | W/m-K |
Calor específico | kJ/kg.C |
• Se todos os flanges conectados têm um furo passante, uma cabeça de parafuso é criada em ambas as extremidades do prendedor.
• Se um dos flanges não tem um furo passante, o parafuso é criado com uma cabeça de parafuso somente em uma das extremidades, conforme exibido na figura a seguir (tipo de prendedor de parafuso):
• Se todos os flanges têm furos passantes, mas a face inferior do último flange não é perpendicular ao eixo do furo, o prendedor é criado com uma cabeça de parafuso somente em uma extremidade, conforme exibido na figura a seguir:
Se houver somente dois flanges e o inferior tem uma superfície final curvada, não é possível criar o prendedor.
• Ao criar um prendedor, o eixo do prendedor deve ser perpendicular aos flanges.
• O prendedor deve ter flanges conectados para funcionar corretamente. É necessário selecionar um mínimo de dois flanges para criar um prendedor.
• Para criar prendedores entre flanges que estejam a certa distância entre si, mas que tenham furos coaxiais, conforme exibido na figura abaixo, marque a caixa de seleção Criar prendedor por meio dos furos coaxiais separados:
• Os flanges de extremidade das referências selecionadas devem ter superfícies planares. Se os flanges de extremidade têm superfícies curvada, conforme exibido na figura a seguir, o prendedor não pode ser criado.
• Os flanges de extremidade das referências selecionadas devem ter arestas circulares. Arestas retas, conforme exibido na figura a seguir, não são permitidas e o prendedor não será criado.
• As referências selecionadas para a definição do prendedor devem ser cilindros completos. No exemplo a seguir, os furos do parafuso são cilindros parciais, portanto, o prendedor não pode ser criado.
Se houver geometria intermediária entre os flanges superior e inferior, o prendedor é criado, mas você recebe um alerta e deve considerar esse ponto ao interpretar os resultados do estudo.
Prendedores com dimensões variadas
Ao criar um prendedor passando por múltiplas referências com dimensões diferentes, a criação do prendedor pode falhar pelos motivos a seguir:
• O diâmetro da haste do parafuso é maior que o diâmetro do furo do parafuso — Isto impede que o parafuso se encaixe no furo.
• O diâmetro da cabeça do parafuso é menor que o diâmetro da haste do parafuso — Isto faz com que a cabeça do parafuso passe pelo furo, causando falha ao prender o prendedor.
• O diâmetro da cabeça do parafuso com porca é menor que o diâmetro do furo do parafuso — A cabeça do parafuso não prende o prendedor adequadamente.
• Nenhum flange conectado foi encontrado para a referência selecionada — Para ser definido corretamente, o prendedor requer, pelo menos, dois flanges que estejam em contato.
• Nenhum furo coaxial separado foi encontrado para as referências selecionadas — Se você marcou a caixa de seleção Criar prendedor por meio dos furos coaxiais separados, mas os furos do parafuso selecionados não são coaxiais, o prendedor não pode ser criado.
• O eixo das referências não é perpendicular aos flanges.
• Não foi encontrado nenhum flange de extremidade com superfícies planares para as referências selecionadas.
• Não foi encontrado nenhum flange de extremidade com arestas circulares para as referências selecionadas.
