Exemplo: Simulação estrutural
Este exemplo demonstra como a simulação estrutural Live pode ser usada para melhorar o design de uma peça, executando a simulação Live, estudando os resultados e modificando o design de forma interativa.
O objetivo desta simulação estrutural é limitar a tensão permitida no modelo para 10 MPa. Uma restrição fixa é aplicada à base da peça e uma carga de 100 lbf é aplicada na direção Y negativa na superfície superior do modelo.
|
Passo de design
|
Modelo
|
Resultados da simulação Live
|
|---|---|---|
|
Execute a simulação Live na peça inicial.
|

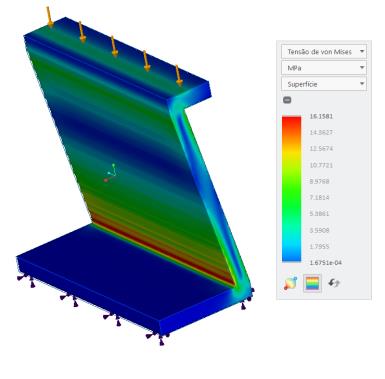

 1. Força —100 lbf aplicada à superfície superior 2. Restrição fixa na superfície inferior. |
 O valor inicial da tensão de von Mises no modelo é, aproximadamente, 16.1 MPa. A faixa vermelha exibe a área com a concentração mais alta de tensão. |
|
Arredonde uma das arestas que exibe tensão alta.
|

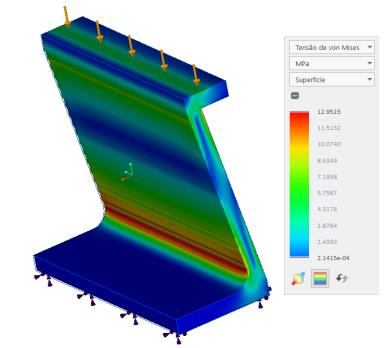

 1. Arredondamento aplicado à aresta que exibe concentração mais alta de tensão. |
 O valor da tensão é próximo a 12.9 MPa. |
|
Adicione chanfro a uma aresta que exibe tensão alta.
|

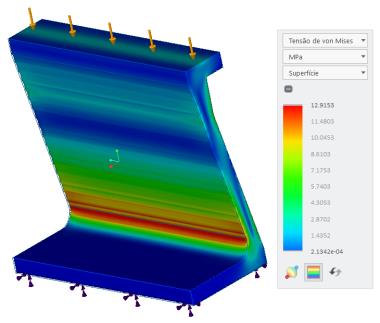

 1. Chanfro adicionado a uma aresta que exibe resultados de tensão alta. |
 O valor da tensão é 12.9 MPa. |
|
Adicione um padrão de nervuras de suporte para reduzir a tensão no modelo.
|

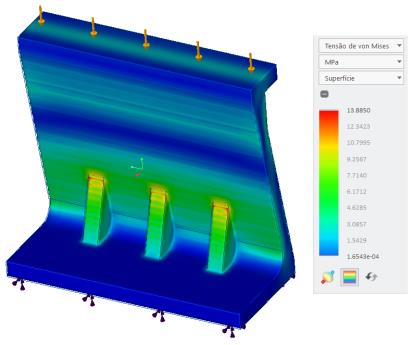

 1. Padrão de nervuras de suporte adicionado para reduzir a tensão na região inferior do modelo. |
 O valor da tensão é 13.8 MPa. |
|
Aumente a altura das nervuras de suporte para reduzir a tensão no modelo.
|

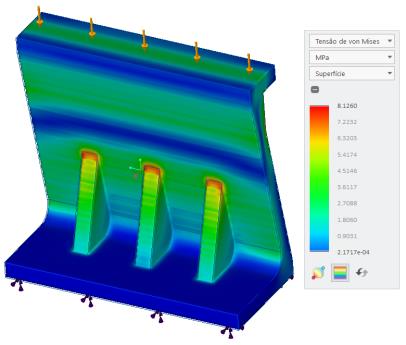

 1. Altura das nervuras de suporte aumentada. |
 O valor da tensão, agora, é próximo a 8 MPa, que está dentro dos limites permitidos. |
