Exibindo vetores nos resultados de um estudo do Creo Simulation Live
Vetores são usados para simular e exibir a direção e a velocidade dos elementos de fluido dentro de um domínio de fluido. Vetores estão disponíveis somente para resultados de velocidade.
Como exibir vetores nos resultados
1. Execute um estudo de simulação.
2. Clique em >
Exibir resultados e selecione uma quantidade de resultados na legenda de resultados.
Exibir resultados e selecione uma quantidade de resultados na legenda de resultados.3. Clique na seta abaixo de

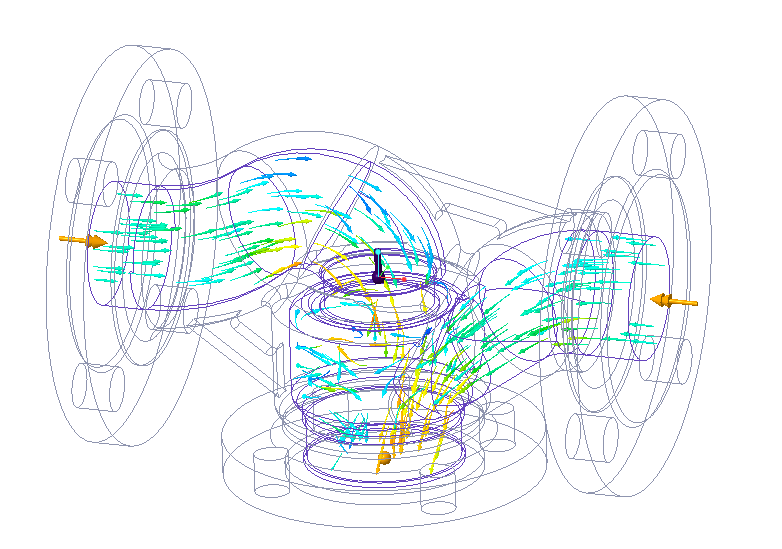

Vetores e, em seguida, clique em Exibir vetores. Os vetores são exibidos dentro do domínio de fluido para o estudo de fluido e, no modelo, para outros estudos.
Vetores e, em seguida, clique em Exibir vetores. Os vetores são exibidos dentro do domínio de fluido para o estudo de fluido e, no modelo, para outros estudos.4. Para criar uma animação da exibição de vetor, clique na seta abaixo de
Vetores e, em seguida, clique em
Opções de vetor para abrir a caixa de diálogo Opções de animação.
Vetores e, em seguida, clique em Opções de vetor para abrir a caixa de diálogo Opções de animação.5. Clique
em para criar a animação da exibição de vetores no modelo.
em para criar a animação da exibição de vetores no modelo.
