Diretrizes para malha mapeada
Ao criar uma malha mapeada, considere as seguintes diretrizes:
• Regiões de geração de malha são criadas em um modo de loop. Quando você seleciona arestas como referências, os dois pontos finais das arestas são exibidos no coletor de referências. Quando você seleciona uma superfície como uma referência, seus quatro vértices são exibidos no coletor de referência.
• Somente os controles de malha mapeada criados no nível superior da montagem influenciam a malha. Controles de malha mapeada criados em subcomponentes são ignorados.
• Se o volume for uma casca compactada, um controle de malha mapeada é ignorado.
• Uma vez que a malha tiver compatibilidade nas referências de simetria cíclicas e regiões de malha mapeada tiverem um número fixo de subdivisões, as regiões de malha criadas sobre referências de simetria cíclica são ignoradas.
• Uma operação de região da malha pode resultar em mescla dos conjuntos de aresta existente. O conjunto de arestas mescladas herda o número de subdivisões dos conjuntos de aresta para serem mesclados se tiverem o mesmo número de subdivisões, caso contrário, ele terá subdivisão default. Nesse caso, os conjuntos de aresta restantes ainda são exibidos no coletor de conjunto de aresta. Esses conjuntos de subaresta restantes herdam o número de subdivisões do conjunto de aresta original.
• No modo nativo, elementos gerados em regiões de malha mapeada estão submetidas à mesma aresta, ângulo de face e limites de curvatura que todos os elementos devem satisfazer. Não há limite para a curvatura de arestas e faces da região de malha mapeada, mas a região deve ter subdivisões suficientes para permitir que as arestas e faces do elemento estejam em conformidade com os limites de curvatura. Isso é verificado somente quando a malha é gerada, não quando a região de malha é definida.
• Quando controles de malha mapeada se sobrepões a outros controles de malha, os controles de malha mapeada têm prioridade sobre os outros controles de malha. No entanto, os outros controles de malha ainda ficam ativos nas regiões do modelo onde se aplicam. Além disso, elementos em uma malha mapeada que tocam uma referência de uma malha de controle isolada para exclusão podem ser excluídos durante uma análise, mas seu tamanho e a forma não são afetadas pela malha de controle isolada para exclusão.

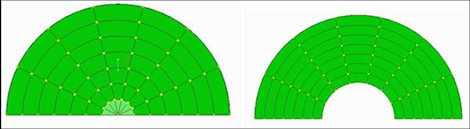

• Uma superfície semicircular é um caso especial de superfície triangular ou quadrilátera se houver um furo anular. Você pode criar somente regiões de geração de malha quadrilaterais e triangulares em regiões de superfície semicirculares e regiões de volume do cilindro conforme mostrado abaixo:
• Ao criar uma região quadrilétera de malha mapeada em uma superfície de limite de um volume que seja combinada a uma malha desestruturada, a malha de limite estruturada resultante é combinada de acordo com o controle de malha mapeada enquanto o resto do limite e volume estiver em um malha desestrturada. O controle de malha mapeada produz somente triângulos. Cada quadrilátero produzido pela geração de malha mapeada é dividido em dois triângulos. O gerador de malha é restrito não para adicionar mais pontos às superfícies combinadas mapeadas, mas para que a malha resultante permaneça na superfície de limite como determina o controle.Se houver uma janela de comando na superfície com o controle de malha mapeada, elementos de casca triangulares são criados.
• Para modelos de montagem, todos os nós de elemento de uma região de malha devem coincidir e mesclar com nós de elementos correspondentes de uma região de malha ao redor. As arestas de uma região mapeada devem corresponder e coincidir com as arestas correspondentes da região de malha mapeada.

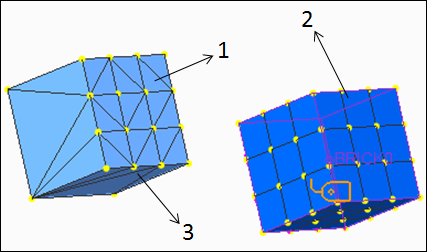

No modo nativo, a AutoGEM cria uma malha em todas as regiões do modelo que não têm uma região de malha mapeada. A impressão das regiões de malha mapeada combinadas no limite do volume que deve ser combinadas com uma malha é retida. Os triângulos na superfície das regiões malha mapeada correspondem exatamente a faces triangulares de tetraedro da malha não estruturada. Quadriláteros em malha estruturada correspondem a duas faces triangulares de tetraedro em malha não estrturada com um link tri-quad automático. A vista detalhada de um modelo que contém regiões de malha mapeada e regiões de malha desestruturada é mostrada na figura a seguir:
1. quadriláteros sobre as impressões de uma região de malha mapeada
2. componente com malha mapeada estruturada
3. componente com malha desestruturada
1. faces triangulares de tetraedro em malha
2. componente com malha mapeada estruturada
3. componente com malha desestruturada
• Regiões de malha FEM podem ser criadas somente em superfícies de cobertura.
• Quando você cria um região de malha mapeada em um modelo 2D, certifique-se de que a superfície principal usada para a malha mapeada fica dentro do plano XY do sistema de coordenadas referenciado. Além disso, a superfície deve ser uma peça do modelo 2D.

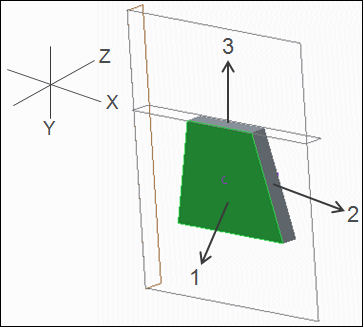

No exemplo a seguir, você pode criar uma região de malha mapeada somente para a superfície 1 que já estiver dentro do plano XY.
1. superfície contida no plano XY.
2. superfície externa do plano XY
3. superfície externa do plano XY
Retorne a Malha mapeada
