Ao marcar a caixa de seleção Criar vínculos entre sólido e casca nas Configurações de malha FEM, eles serão criados automaticamente para todas as interfaces sólido-casca que têm um conexão e nós mesclados. A criação de vínculos conecta a casca e a rotação do sólido na interface e permite que os momentos sejam transferidos corretamente entre o sólido e os elementos da casca.

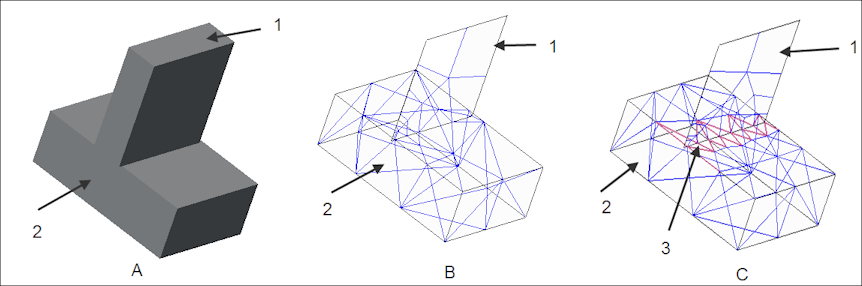

A figura a seguir mostra a criação de vínculos na interface sólido-casca.

O modelo na figura A tem uma interface sólido-casca. Na figura B, o modelo é combinado após apagar a caixa de seleção Criar vínculos entre sólido e casca. Na figura C, o modelo é combinado com a caixa de seleção Criar vínculos entre sólido e casca selecionada.

Uma linha de elementos é criada em ambos os lados das arestas da interface para aproximar a geometria sólida original na área. O tamanho dos elementos ao longo da interface é da ordem da metade da espessura da casca. Elementos da casca e dos sólidos são conectados por vínculos ponderados. Os vínculos conectam o sólido ao longo da superfície da interface da geometria da casca original. Os vínculos ponderados são exibidos em rosa na figura C. O lado dependente de um vínculo ponderado é o nó da aresta da casca, embora os lados independentes sejam os nós sólidos mais próximos nas superfícies sólidas adjacentes. Cada vínculo tem 3 ou 4 nós independentes na superfície sólida.

Para evitar a criação de tais vínculos em uma interface específica, você deve impedir que os nós sejam mesclados. Para fazer isso, crie uma interface livre entre a casca e o sólido, se possível. Como alternativa, desmarque a caixa de seleção Combinar nós coincidentes na caixa de diálogo Definição da interface ao criar uma interface conectada. Para impedir que estes vínculos sejam criados ao longo do modelo, desmarque a caixa de seleção Criar vínculos entre sólido e casca, que é selecionada por default. A configuração default é controlada pela opção de configuração fem_mesh_link_solid_shell.

Retorne para a Caixa de diálogo configurações da malha de FEM.
