Sobre superfícies para conexões de seguidor de came
É possível selecionar qualquer conjunto de superfícies extrudadas contíguas que pertençam a um único corpo rígido. As superfícies extrudadas devem ser perpendiculares ao plano no qual a curva encontra-se. As superfícies podem curvar-se em apenas uma direção (elas não podem se envergar).
Por exemplo:
|
Superfície aceitável
|

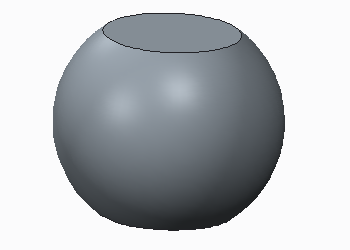

Superfície inaceitável
|
|---|---|
 Curvas da superfície em uma direção |
 A superfície está inclinada |
Ao selecionar as superfícies, lembre-se das informações a seguir:
• Você pode selecionar uma superfície que tenha um recorte arbitrário, por exemplo, furos internos e variação de profundidade de extrusão.
• Você pode selecionar as superfícies com profundidade de extrusão diferentes.
• Se você marcar a caixa de seleção Selecionar automaticamente antes de selecionar uma superfície curvada, toda superfície adjacente à superfície selecionada será incluída. As superfícies podem não ser contínuas, por isso, certifique-se de que você irá examiná-las para determinar se você precisa suavizar a geometria. Você não pode usar a opção Selecionar automaticamente com curvas ou superfícies planas.
• Se o seus corpos de came têm transições de superfície descontínuas ou agudas, modifique a geometria antes de criar a conexão do seguidor de came para evitar um desempenho ruim. Por exemplo, é possível criar um pequeno elemento de arredondamento no canto agudo.
• O lado do came que interage com um segundo came é indicado pela direção da normal do came. Se você selecionar uma curva aberta ou uma superfície, uma seta magenta aparecerá indicando a normal do came que se estende a partir do lado de interação. Se você desejar mudar a interação do came para trás do came, clique em Inverter na caixa de diálogo Definição da conexão do seguidor de came. Lembre-se de que as mudanças na interação do came devem satisfazer as restrições da geometria e da montagem do modelo.
• Você pode selecionar superfícies planares, mas para superfícies planas, você também deve especificar as referências adicionais para a direção de extrusão do came. Para especificar a direção do came explicitamente, clique em Referência frontal e a Referência posterior na caixa de diálogo Definição da conexão do seguidor de came.
• Para mudar a definição da superfície do came em um came existente, selecione-o na árvore do mecanismo, clique com o botão direito e selecione Editar definição no menu de atalho. Será aberta a caixa de diálogo Definição da conexão do seguidor de came. Você pode selecionar uma superfície ou uma curva para remover de qualquer um dos cames, pressionando a tecla CTRL, conforme você seleciona, ou pode você pode Inverter a normal da superfície.
