Usando pares de engrenagem em análises dinâmicas de mecanismo

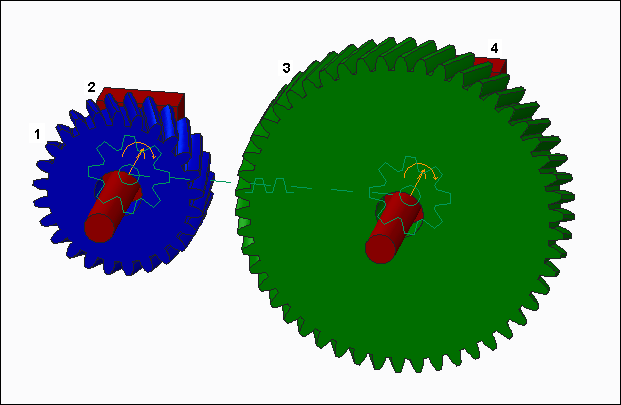

A presença de um par de engrenagem no seu mecanismo pode afetar os resultados de uma análise em que a massa é levada em conta. Cada engrenagem em um par de engrenagens contém um corpo rígido, chamado de engrenagem, uma cremalheira ou um pinhão e um segundo corpo rígido, chamado de portador, conectados por um eixo de movimento. Uma maneira de garantir que a geometria no par de engrenagens mantenha a orientação espacial desejada durante a análise é usando o mesmo corpo rígido que o corpo portador para ambas as engrenagens. Pode ser o objeto fixo ou outro corpo rígido no mecanismo. A figura exibe um par de engrenagens padrão simples no qual as duas peças usadas para os corpos portadores (blocos vermelhos) pertencem ao mesmo corpo rígido.
1. Engrenagem 1
2. Transportador 1
3. Engrenagem 2
4. Transportador 2
Se você criar um par de engrenagens que não tem um corpo portador comum, isso pode afetar os resultados de uma análise dinâmica, estática ou de balanceamento de saldo. O software cria um corpo interno invisível para pares de engrenagem sem um corpo portador comum. Atribui-se a este corpo rígido uma massa igual a 0.001
(a massa do menor corpo rígido) na montagem. Ao executar uma análise dinâmica, estática ou de balanceamento de força, pode aparecer uma mensagem informando que conexões de par de engrenagem não tem um corpo portador comum. Usar a massa do corpo invisível interno pode afetar os resultados da sua análise adversativamente. Neste caso, pare a análise e projete novamente o seu mecanismo para que o par de engrenagem inclua um corpo portador comum. Caso contrário, você pode continuar a análise com corpo invisível interno.
