Variáveis de saída
Esta seção descreve as saídas que é possível obter do módulo Cavitação. Os seguintes tipos de dados estão disponíveis para a saída do módulo Cavitação:
• Variáveis primárias
• Variáveis de propriedade
• Variáveis derivadas
• Quantidades integradas
• Distribuição de superfície
Saída das variáveis primárias
As variáveis primárias são as variáveis fundamentais para um dado conjunto de módulos e modelos. Elas são requeridas como parte da solução.
|
Principais variáveis para módulo Cavitação
|
||||||
|---|---|---|---|---|---|---|
|
Legenda na lista de variáveis
|
Legenda no menu de plotagem X-Y
|
Legenda em points.txt
|
Definição
|
Unidades
|
Opções de exibição ou saída
|
Modelos de cavitação relevantes
|
|
Fração de massa de gás
|
Fração de massa de gás
|
Fgas_
|
Fração de massa de NCG (sobre massa de fluido)
|
Em um ponto e na janela de exibição GUI
|
Tudo
|
|
|
Fração de massa de vapor
|
Fração de massa de vapor
|
Fvap_
|
Fração de massa de vapor (sobre massa de fluido)
|
Em um ponto e na janela de exibição GUI
|
Tudo
|
|
|
Fração de massa de gás dissolvido
|
Fração de massa de gás dissolvido
|
Dgas_
|
Fração de massa de NCG dissolvido (sobre massa de fluido)
|
Em um ponto e na janela de exibição GUI
|
Gás dissolvido de equilíbrio, gás dissolvido, gás completo
|
|
As principais variáveis são automaticamente ativadas para as entidades geométricas selecionadas como limites, superfícies derivadas, interfaces, aprimoramentos, partículas ou volumes dependendo dos módulos e modelos que são selecionados.
Saída das variáveis de propriedade
As variáveis de propriedade são as propriedades físicas para o fluidos e sólidos no domínio. Elas são requeridas como parte da solução.
|
Variáveis de propriedade para o módulo Cavitação
|
||||||
|---|---|---|---|---|---|---|
|
Legenda na lista de variáveis
|
Legenda no menu de plotagem X-Y
|
Legenda em points.txt
|
Definição
|
Unidades
|
Opções de exibição ou saída
|
Modelos de cavitação relevantes
|
|
Número de Schmidt do gás
|
Número de Schmidt do gás
|
Sg_
|
Número de Schmidt do NCG
|
Em um ponto e na janela de exibição GUI
|
Fração de massa de gás variável, gás dissolvido, gás completo
|
|
|
Número de Schmidt do vapor
|
Número de Schmidt do vapor
|
Sv_
|
Número de Schmidt do NCG
|
Em um ponto e na janela de exibição GUI
|
Tudo
|
|
|
Número de Schmidt do gás dissolvido
|
Número de Schmidt do gás dissolvido
|
Sd_
|
Número de Schmidt do NCG dissolvido
|
Em um ponto e na janela de exibição GUI
|
Gás dissolvido, gás completo
|
|
A saída de propriedade física para o módulo Cavitação é ativada automaticamente para volumes e limites selecionados, exceto sondas de ponto, dependendo dos modelos que são selecionados.
Saída para variáveis derivadas
As variáveis derivadas são dados de engenharia calculados a partir das variáveis primárias. Embora não seja necessário como parte da solução, elas podem fornecer informações valiosas para a análise dos resultados.
|
Variáveis derivadas para o módulo Cavitação
|
||||||
|---|---|---|---|---|---|---|
|
Legenda na lista de variáveis
|
Rótulo no menu de plotagem X-Y (em um ponto)
|
Legenda em points.txt
|
Definição
|
Unidades
|
Opções de exibição ou saída
|
Modelos de cavitação relevantes
|
|
Fração de volume do gás
|
Fração de volume do gás
|
volFracGas_
|
Fração de volume local do NCG
|
Em um ponto e na janela de exibição GUI
|
Tudo
|
|
|
Fração de volume de vapor
|
Fração de volume de vapor
|
volFracVap_
|
Fração de volume local do vapor
|
Em um ponto e na janela de exibição GUI
|
Tudo
|
|
|
Fração de volume do gás dissolvido
|
Fração de volume do gás dissolvido
|
volFracDGas_
|
Fração de volume local do NCG dissolvido
|
Em um ponto e na janela de exibição GUI
|
Gás dissolvido de equilíbrio, gás dissolvido e gás completo
|
|
|
Fração total de volume do gás
|
Fração total de volume do gás
|
volFracT_
|
Fração de volume local de todos os gases
|
Em um ponto e na janela de exibição GUI
|
Tudo
|
|
A saída da variável derivada para o módulo Cavitação é ativada automaticamente para volumes e limites selecionados, (além de sondas de testes) dependendo dos modelos que são selecionados.
Saída de quantidades integradas
A saída integrada é quantidades integradas sobre um Limite, Interface ou Volume.
|
Quantidades integradas para o módulo Cavitação
|
||||||
|---|---|---|---|---|---|---|
|
Legenda na lista de variáveis
|
Legenda no menu de plotagem X-Y
|
Legenda em integral.txt
|
Definição
|
Unidades
|
Entidade geométrica relevante
|
Modelos de cavitação relevantes
|
|
Área de gás/vapor (fração)
|
Área de gás
|
gas_area_
|
Fração de área média em um limite
|
m2
|
Limite
|
Tudo
|
|
Área de gás/vapor (fração)
|
Área de vapor
|
vap_area_
|
Fração de vapor média em um limite
|
m2
|
Limite
|
Tudo
|
|
Área de gás/vapor (fração)
|
Fração de área de gás
|
gas_af_
|
Área do gás livre em um limite
|
Limite
|
Tudo
|
|
|
Área de gás/vapor (fração)
|
Fração de área do vapor
|
vap_af_
|
Área do vapor em um limite
|
Limite
|
Tudo
|
|
|
Todo o volume do gás
|
Todo o volume do gás
|
gas_v_t_
|
Volume total de todos os gases (vapor, NCG dissolvido, NCG livre, ou NCG livre e dissolvido em um volume selecionado)
|
m3
|
Volumes
|
Tudo
|
|
Fração de volume de todo o gás
|
Fração total de volume do gás
|
gas_vf_t_
|
Fração média de volume de todos os gases combinados (vapor, NCG dissolvido e NCG livre) em um volume selecionado
|
Volumes
|
Tudo
|
|
|
Volume de gás
|
Volume de gás
|
gas_v_
|
Volume total do NCG livre em um volume selecionado
|
m3
|
Volumes
|
Tudo
|
|
Fração de volume do gás
|
Fração de volume do gás
|
gas_vf_
|
Fração de volume média do NCG livre em um volume selecionado
|
Volumes
|
Tudo
|
|
|
Volume líquido
|
Volume líquido
|
liq_v_
|
Volume total de líquido em um volume selecionado
|
m3
|
Volumes
|
Tudo
|
|
Fração de volume de líquido
|
Fração de volume de líquido
|
liq_vf_
|
Fração de volume média de líquido em um volume selecionado
|
Volumes
|
Tudo
|
|
|
Volume de vapor
|
Volume de vapor
|
vap_v_
|
Volume total de vapor em um volume selecionado
|
m3
|
Volumes
|
Tudo
|
|
Fração de volume de vapor
|
Fração de volume de vapor
|
vap_vf_
|
Fração de volume média de vapor em um volume selecionado
|
Volumes
|
Tudo
|
|
Distribuições de superfície
Este tipo de saída retorna a distribuição ou perfil de uma quantidade selecionada sobre um limite selecionado.
|
Quantidade
|
Nome do arquivo
|
Comentários
|
|---|---|---|
|
Distribuição de fração de volume de gás
|
Filename_xxxx_boundary_name_total_volume_fraction.txt
|
Somente limites sólidos ou interfaces
|
 |

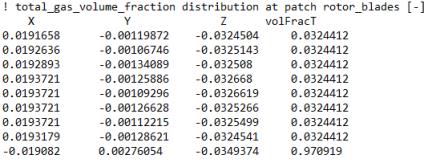

• O arquivo de distribuições de superfície tem um formato de arquivo de texto ASCII conforme mostrado abaixo.
• As distribuições de superfície têm a saída realizada na mesma frequência com que os arquivos de resultado são salvos.
• As distribuições de superfície do módulo Cavitação estão disponíveis como saída para paredes e outros limites sólidos, como interfaces conjugadas.  |
