Sobre o legado
Legado é um módulo opcional projetado para a importação e atualização de dados tridimensionais (3D) e de desenhos bidimensionais (2D) no Creo Parametric. Ao usar as ferramentas de legado, você pode facilmente criar, modificar e apagar entidades geométricas individuais dentro dos dados 3D importados, bem como a geometria e as informações de detalhe contidas nos desenhos 2D

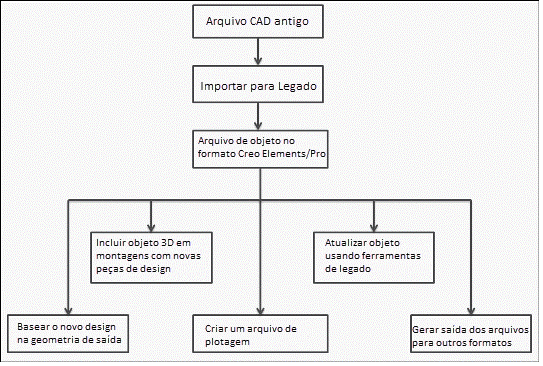

Você pode importar um arquivo de legado para um legado usando um dos formatos suportados e depois usar as ferramentas de legado para fazer algumas mudanças nesse objeto. Quando é requerida uma nova criação de design extensiva para atualizar o objeto, recomenda-se continuar trabalhando no Creo Parametric básico. A figura a seguir apresenta um gráfico que mostra o típico uso de um legado.
Uma sessão típica de legado
Tarefas de legado
Você pode realizar as seguintes tarefas usando o legado:
• Transferir dados entre diferentes sistemas CAD e manter objetos de legado no formato do Creo Parametric.
• Modificar objetos da estrutura de arame importados ao adicionar, redefinir e excluir curvas.
• Adicionar elementos paramétricos, incluindo sólidos e elementos de datum a um objeto de legado.
• Criar novos e modificar superfícies existentes. Remover superfícies importadas selecionadas da exibição.
• Modificar desenhos existentes ou criar novos desenhos que contêm geometria 2D com todas as anotações necessárias.
• Resgatar objetos de legado no Creo Parametric e vice-versa.
• Usar funções completas de plotagem
Objetos de legado
Os dados de legado podem incluir desenhos 2D ou peças e montagens 3D que consistem de superfícies e/ou geometria de estrutura de arame. O legado opera em três modos: desenho, peça e montagem. Nomes de arquivos seguem as mesmas convenções de nomenclatura e têm a mesma extensão que os objetos correspondentes do Creo Parametric.
