PTC Creo ModelCHECK Teacher: Verificações de geometria
A verificação de geometria é o método do Creo Parametric para alertar de que há possíveis problemas de regeneração ou geometria com o modelo.
Embora verificações de geometria não representam sempre imediatamente problemas ao modelo, ele pode falhar ao regenerar se forem feitas alterações. Portanto, é importante corrigir verificações de geometria imediatamente.
O que causa as verificações de geometria?
Há vários problemas que podem causar verificações de geometria, incluindo:
• Geometria de sobreposição
• Arestas pequenas
• Elementos que têm dimensões pequenas em comparação com o restante da peça
• Superfícies mescladas que não correspondem exatamente
• Um elemento que faz referência a uma aresta que não existe mais no modelo (ou seja, ela foi eliminada por um arredondamento)
• Um arredondamento com um raio que é maior que uma das superfícies adjacentes
• Um elemento que se autointerseciona
• Um elemento que foi esboçado no plano com ângulo de saída
• Uma seção é próxima a uma aresta, mas não a toca
Exemplo:

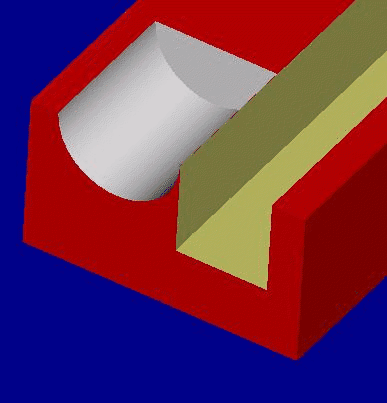

No exemplo a seguir, os dois cortes mostrados deixaram uma aresta pequena. Atualmente não é um problema, mas pode se tornar um se qualquer uma das dimensões da peça for alterada.
Como as verificações de geometria podem ser evitadas?
O Creo Parametric procura verificações de geometria em cada regeneração e relata os resultados na janela de mensagem. Normalmente é difícil ver o aviso das verificações de geometria porque durante a regeneração a janela de mensagem rola através de várias mensagens diferentes.
Quando uma verificação de geometria é encontrada, a escolha de menu Informações, Verificar geometria fica disponível. Este menu pode ser usado para investigar os elementos que estão causando problemas.
O Creo ModelCHECK garante se seus modelos contêm verificações de geometria toda vez que a peça é salva e no modo de lote.
