O Creo ModelCHECK calcula o número de elementos no modelo e garante que não existem arredondamentos ou ângulos de saída criados dentro da primeira porcentagem especificada de todos os elementos. Essa porcentagem é especificada no arquivo de configuração definido pelo administrador do sistema.

Um elemento de esboço é usado em peças de molde e molde para fundição. Quando o ângulo de saída é usado, ele geralmente é aplicado a todas as superfícies do modelo. Portanto, aplicar o ângulo de saída próximo ao fim da criação do modelo é uma boa prática de design; ela evita relacionamentos pai/filho indesejados e permite que você aplique o ângulo de saída em somente um passo.

Arredondamentos são geralmente aplicados a uma peça após a conclusão para dar uma olhada finalizada e eliminar arestas agudas. Se eles forem adicionados aos modelos muito no começo na fase de design eles podem afetar o modelo quando os recursos adicionais forem adicionados e relacionamentos pai/filho indesejados podem ser criados.

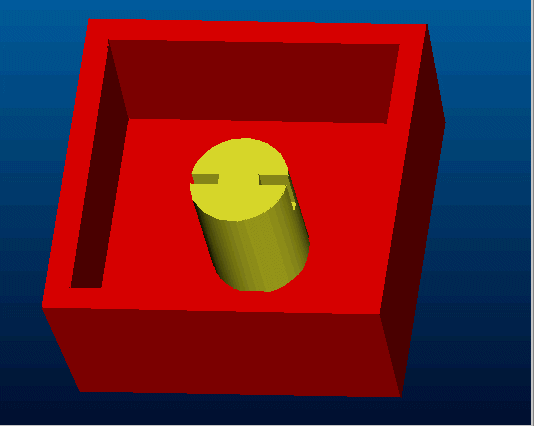

No exemplo acima, o ângulo de saída foi adicionado ao botão muito no começo do design e como resultado a casca, protrusão e corte não precisam do ângulo de saída aplicado a eles. Esta peça será impossível de moldar.
