PTC Creo ModelCHECK Teacher: Elementos cegos
Um elemento cego é aquele que está totalmente cercado por ou incluso dentro de outros elementos.
O que causa os elementos cegos?
As duas causas mais comuns de elementos cegos são:
• Um corte (ou outro elemento de eliminação de geometria) que cerca completamente um elemento sólido (protrusão), eliminando-o da vista.
• Um elemento sólido (protrusão) cerca completamente outro elemento (sólido ou não), eliminando-o da vista.
Exemplo 1: O corte elimina a alça na xícara de café.

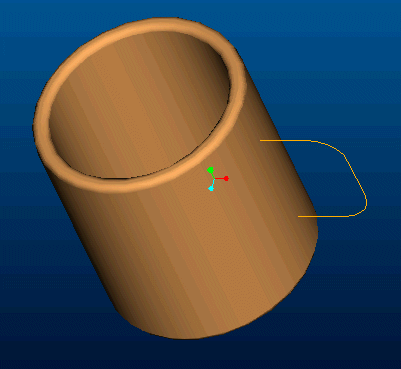

No exemplo abaixo, o designer não gostou da alça da xícara de café, então em vez de apagá-la, eles criaram um corte (elemento #10) que elimina completamente a geometria da alça para criar espaço para uma nova (tudo o que é mostrado é a curva de datum que foi usada para criar a alça).

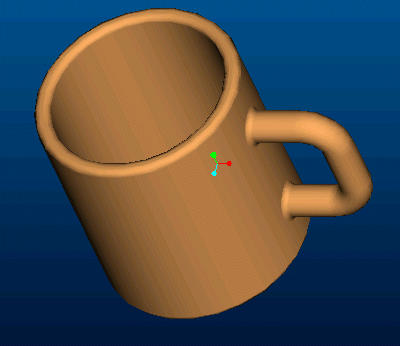

A protrusão usada para criar a alça ainda está presente, mas está completamente invisível devido a existência do corte. O método correto teria sido apagar ou redefinir a protrusão em vez de criar o corte.
Exemplo 2: O elemento da protrusão padronizada é oculto da vista.
No exemplo abaixo, um protrusão foi padronizada da direita para a esquerda. O designer pretendia terminar com 4 protrusões, mas devido a um erro no valor de dimensão, o último elemento do padrão se tornou completamente cego. Na próxima regeneração, o Creo ModelCHECK notificou isso para o criador destacando o elemento oculto.
Por que os elementos cegos são perigosos?
Há várias razões porque não deve haver elementos cegos em um modelo:
• A geometria pretendida pode ser ocultada da vista.
• Tentar modificar ou redefinir os filhos dos elementos cego pode ser confuso e difícil. Falhas de elemento inesperadas podem ocorrer.
• Os arquivos do Creo Parametric serão maiores que o necessário.
• O modelo levará mais tempo para regenerar do que deveria devido aos recursos adicionais.
Como os elementos cegos podem ser evitados?
Não é possível consultar o Creo Parametric para identificar elementos cegos. A única forma é usar a árvore de modelo para destacar os elementos um por um. Em seguida, é necessário examinar cada elemento para identificar se ele é cego. A alternativa é o Creo ModelCHECK informar se houver algum.
