Sobre planos anatômicos
É possível orientar o segmento de manequim que alcança um alvo ao alinhar o segmento a uma entidade planar na cena. Para habilitar o alinhamento, cada segmento de manequim contém três planos anatômicos. Os planos anatômicos são planos conceituais que passam através do manequim para descrever o local.

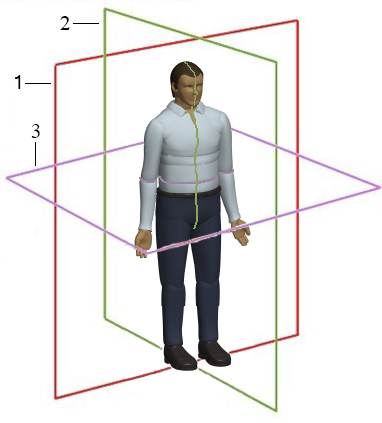

Na imagem, o manequim está em pé na posição anatômica. Os braços estão nos lados com as palmas das mãos voltadas para frente. Quando o manequim está na posição anatômica, é possível ver os planos anatômicos para o manequim todo facilmente. Os mesmos princípios aplicam-se em qualquer postura. Os mesmos princípios aplicam-se a cada segmento de manequim.
1. Plano frontal
2. Plano sagital
3. Plano transversal
A tabela lista os planos anatômicos usados no Creo Manikin:
Plano anatômico | Divide o manequim ou o segmento de manequim nessas seções conceituais |
|---|---|
Frontal | Parte frontal e parte posterior (anterior e posterior, ventral e dorsal) |
Sagital | Esquerda e direita |
Transversal | Superior e inferior (cranial e caudal) |
