Exibir acúmulo
A ferramenta Exibir acúmulo permite visualizar facilmente o acúmulo definido no Creo EZ Tolerance Analysis. Esta ferramenta exibe os componentes de acúmulo nos locais definidos pelo acúmulo. Isto é útil ao visualizar quaisquer locais em que uma brecha entre os componentes na montagem tenha sido fechada (consulte Fechamento de montagem para obter detalhes) ou ao visualizar o impacto da configuração do deslocamento de montagem para maximizar ou minimizar.
A ferramenta Exibir acúmulo não está disponível para um acúmulo que tenha uma referência com falha.
1. Na aba EZ Tolerance, selecione Tabela de acúmulos para abrir a tabela Resumo de acúmulos de tolerâncias 1D . Clique em
para abrir a tabela Stackup Details para um acúmulo específico.
para abrir a tabela Stackup Details para um acúmulo específico. | A ferramenta Exibir acúmulo não está disponível na tabela Resumo de acúmulos de tolerâncias 1D. A tabela deve exibir os detalhes do acúmulo. |
2. Clique em

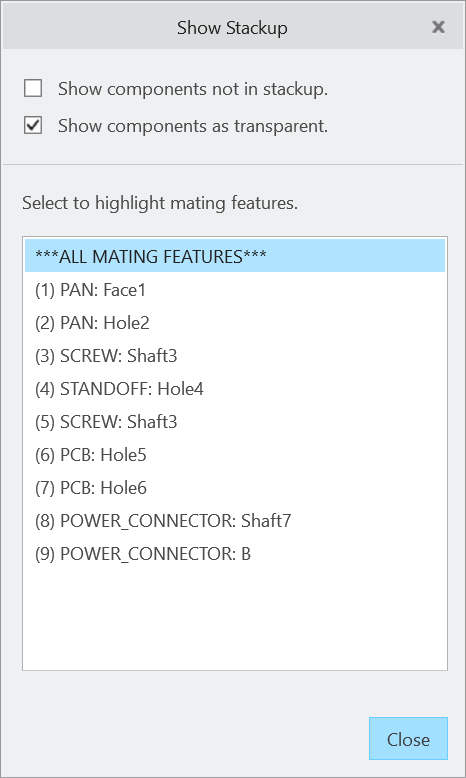

na tabela Stackup Details. A tabela de acúmulos é fechada e a caixa de diálogo Exibir acúmulo é aberta.
na tabela Stackup Details. A tabela de acúmulos é fechada e a caixa de diálogo Exibir acúmulo é aberta.
3. Os componentes que fazem parte do loop de acúmulos são exibidos em seus locais definidos pelo acúmulo.
| | A ferramenta Exibir acúmulo posiciona as peças de acordo com a definição dos elementos de contato. Isto inclui quaisquer ajustes que tenham sido definidos entre os componentes. O deslocamento de montagem é representado com precisão ao centralizar os dois componentes se o deslocamento de montagem tiver sido definido como flutuante ou central, ou ao deslocar os componentes para um lado ou outro, se definido para maximizar ou minimizar. |
4. Quaisquer componentes não incluídos no loop de acúmulos são ocultos por default. Clique na caixa de seleção ao lado de Exibir componentes que não estão no loop do acúmulo para ativar a exibição desses componentes.
5. Todos os componentes que não estão ocultos são exibidos como transparentes. Clique na caixa de seleção ao lado de Show components as transparent para desativar a exibição transparente e exibir os componentes de acordo com a configuração de exibição do modelo.
6. A lista na parte inferior da caixa de diálogo Exibir acúmulo lista todos os elementos de contato para os componentes que fazem parte do acúmulo. O formato é:
<COMPONENT NAME>:<FEATURE NAME>.
Selecione qualquer linha para destacar o elemento de contato.
| | A primeira linha na lista destaca todos os elementos de contato no acúmulo. Cada linha subsequente destaca somente o elemento individual listado. |
| | A primeira linha abaixo da linha ***ALL MATING FEATURES*** corresponde ao elemento inicial do acúmulo. A última linha na lista corresponde ao elemento final do acúmulo. |
7. Clique em Fechar para fechar a caixa de diálogo Exibir acúmulo e retornar os componentes aos locais de montagem regulares e à exibição regular.
