Vendo o gráfico de resultados para o acúmulo selecionado
O gráfico de resultados depende da qualidade alvo definida para o acúmulo selecionado.
O título do gráfico contém o tipo de acúmulo anexado ao nome do acúmulo. A parte do gráfico que se encontra dentro dos limites de especificação é mostrada em verde e a parte que está fora dos limites é mostrada em vermelho.

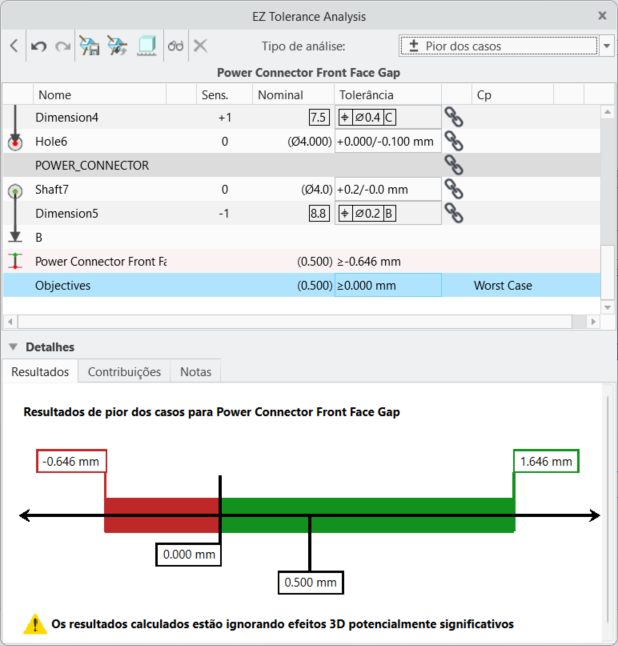

Gráfico de resultados de pior dos casos
O valor de acúmulo nominal e os limites de especificação superior e inferior para o acúmulo aparecem na parte inferior do gráfico de resultados, que é definido no objetivo. Para especificações unilaterais, como exibido na imagem, em que o resultado deve ser maior que 0.010 mm, somente um limite de especificação é exibido.
Os números na parte superior do gráfico indicam os limites superior e inferior do acúmulo na qualidade alvo de pior dos casos. Esses limites são exibidos como barras verticais verdes ou vermelhas.

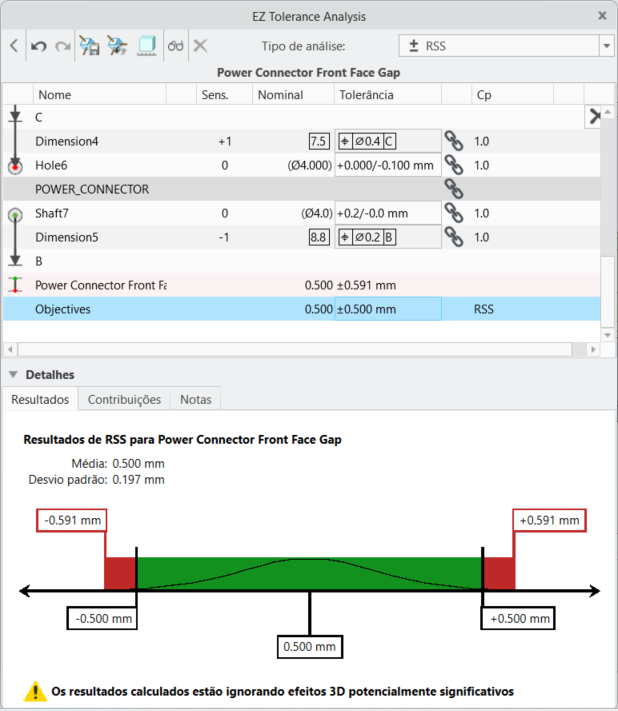

Gráfico de resultados de RSS
O gráfico de resultados de RSS é semelhante ao gráfico de resultados de pior dos casos com as exceções a seguir:
• A curva normal dentro da seção retangular do gráfico indica a natureza estatística da análise.
• Os parâmetros de média e desvio padrão calculados para o componente de RSS dos resultados são mostrados acima do gráfico.
O valor de acúmulo nominal e os limites de especificação superior e inferior para o acúmulo, que são definidos no objetivo, aparecem na parte inferior do gráfico de resultados.
Os números na parte superior do gráfico indicam os limites superior e inferior do acúmulo na qualidade alvo de RSS. Esses limites são exibidos como barras verticais verdes ou vermelhas.

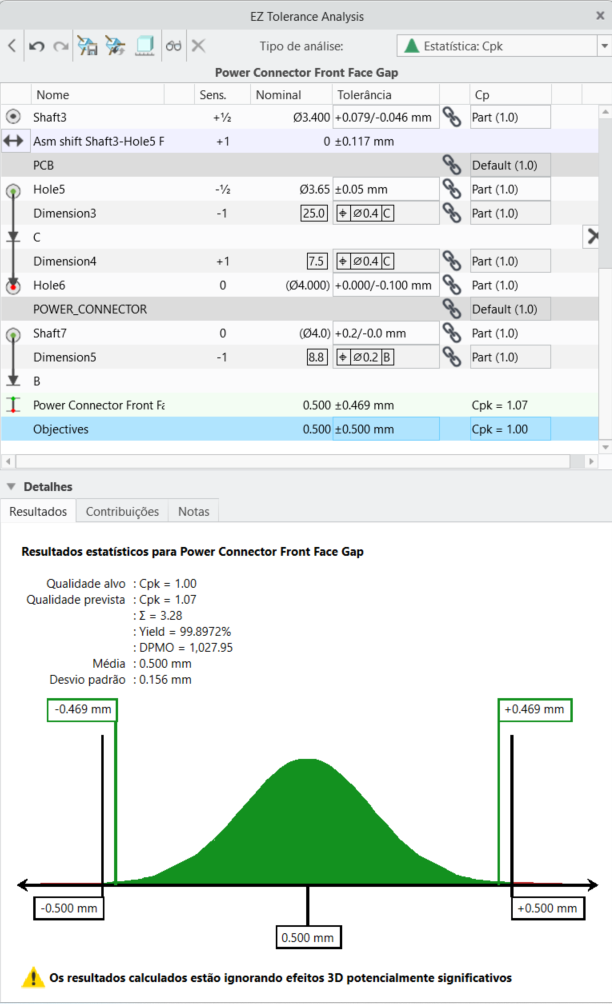

Gráfico de resultados estatísticos
O gráfico estatístico é a forma da função de densidade de probabilidade, que está associada à distribuição gaussiana ou normal. Ele é referido como uma curva do sino
A métrica e o valor de qualidade alvo desejados aparecem acima do gráfico. O nível de qualidade previsto com base na porcentagem da curva que está fora dos limites superior e inferior de especificação também é exibido para a métrica de qualidade escolhida, bem como para as outras três métricas de qualidade. Além disso, é possível ver os parâmetros de média e desvio padrão calculados para a distribuição.
Os números na parte superior do gráfico representam os limites superiores e inferiores calculados da curva no nível de qualidade do alvo listado abaixo do gráfico. Neste exemplo, a qualidade é CPK de 1.0.

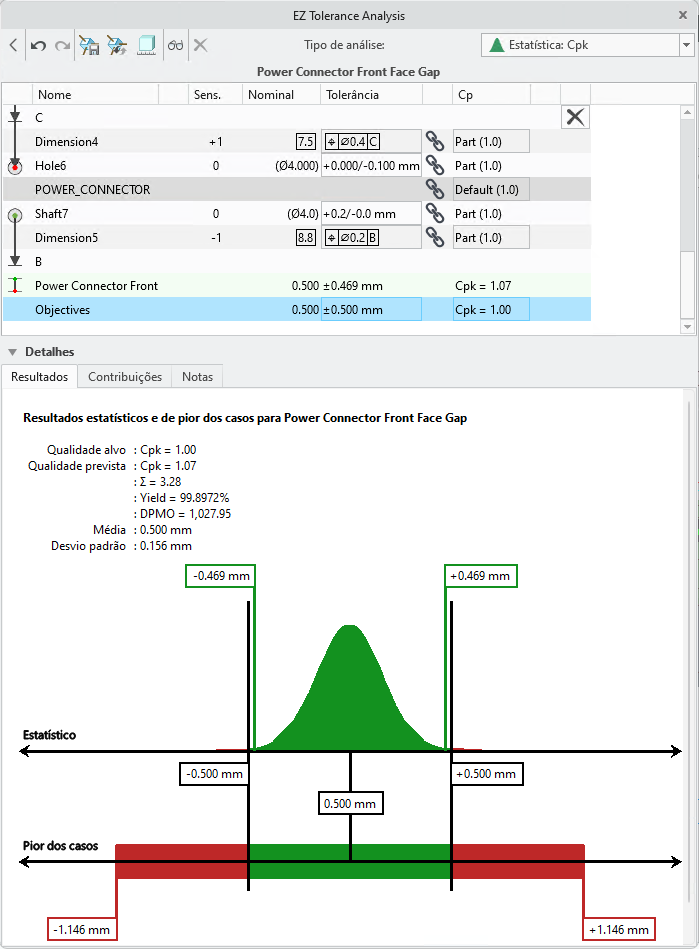

Incluindo o pior dos casos com gráficos de resultados RSS e estatísticos
Se você define a qualidade alvo do acúmulo como RSS ou estatístico, também é possível exibir os resultados de pior dos casos no gráfico. Para incluir os resultados de pior dos caso, na lista de tipos de análise no canto superior direito da janela da tabela de acúmulos, selecione Exibir gráfico de pior dos casos.
Agora, o gráfico de resultados exibe os resultados de pior dos casos junto com os resultados RSS ou estatísticos, permitindo ver ambos os conjuntos de resultados simultaneamente.
É possível definir o valor default para novos acúmulos na caixa de diálogo Opções, selecionando Incluir o pior dos casos com RSS e estatística.
 | O status de aprovação ou falha para o acúmulo ainda tem base na qualidade alvo selecionada, RSS ou estatístico. Portanto, se o acúmulo aprova sua qualidade alvo com base em RSS, mas os limites do pior dos casos não estão dentro do objetivo, o acúmulo ainda exibe um status de aprovação. |
