Sequências de acabamento de 5 eixos de parede: Cenários específicos
A seguir, estão alguns cenários específicos que podem ser encontrados ao usar
Acabamento de parede de 5 eixos.
Acabamento de parede de 5 eixos.Cenário 1 — Orientação do caminho da ferramenta incorreta após a usinagem de paredes externas
Para usinar as paredes externas, se você seleciona uma superfície inferior da peça de referência como superfície de piso com a normal de superfície apontando para baixo, a orientação do caminho da ferramenta fica incorreta. Por exemplo:
Para corrigir a orientação, certifique-se de que as normais de superfície para superfícies de parede e piso estejam na mesma direção. Crie uma cobertura e, em seguida, corrija a direção da normal de superfície usando
no coletor de piso. Por exemplo
no coletor de piso. Por exemplo
Cenário 2 — Caminho da ferramenta incorreto por causa de comprimento insuficiente de curvas guia

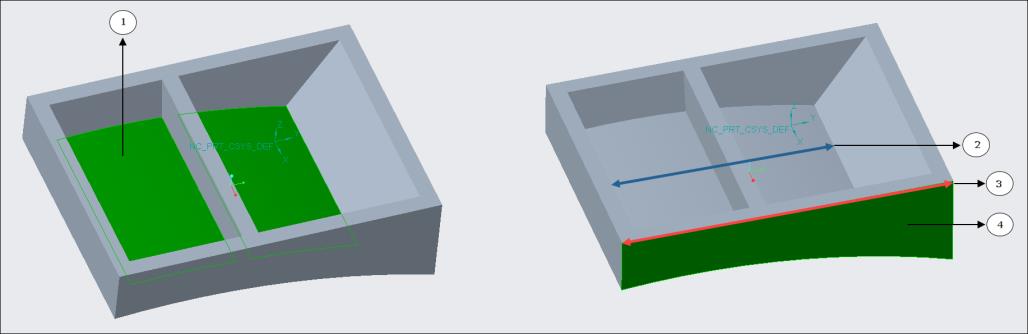

A superfície de piso não é longa o suficiente, não está correlacionada ou está muito longe da superfície de parede, resultando em um caminho da ferramenta incorreto. Por exemplo:
1. Superfície de piso definida
2. Comprimento da superfície de piso
3. Comprimento da superfície de parede
4. Superfície de parede definida

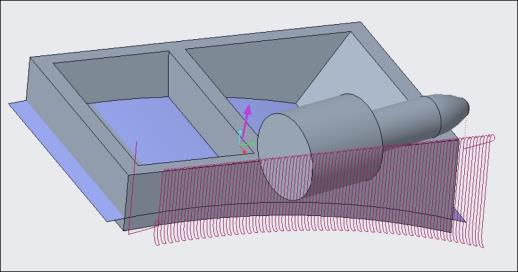

Para corrigir o caminho da ferramenta, certifique-se do seguinte:
• A superfície de piso é longa o suficiente para abranger o comprimento inteiro da superfície de parede para extrair corretamente as curvas guia.
• A superfície de piso deve estar no lado de usinagem da superfície de parede para detecção correta das curvas guia.
Por exemplo:
Cenário 3 — Caminho da ferramenta incorreto por causa da seleção de curvas
Para a opção de tipo de padrão Transformação entre duas curvas, quando as duas curvas selecionadas são mais longas que a superfície de usinagem, o resultado é um caminho da ferramenta incorreto. Por exemplo:
Para corrigir o caminho da ferramenta, as curvas guia definidas pelo usuário devem começar e terminar no limite da superfície de parede de usinagem. Essas curvas não devem se estender além do limite da superfície. Por exemplo:
Cenário 4 — Caminho da ferramenta incorreto por que a superfície de piso interseciona e está entre a parte superior e inferior da superfície de parede
Se a superfície de piso interseciona e está entre a parte superior e inferior da superfície de parede, um caminho da ferramenta incorreto é gerado. Por exemplo:
Para gerar o caminho da ferramenta correto, a superfície de piso pode estar na aresta inferior da superfície de parede ou abaixo da superfície da parede de acordo com o raio da ferramenta, mas não intersecionando a superfície de parede. Por exemplo:
1. Ajuste da superfície de piso de acordo com o raio da ferramenta
Cenário 5 — O caminho da ferramenta não é gerado e uma mensagem de erro é exibida
Nenhum caminho da ferramenta será gerado se as superfícies de parede forem unidas e uma delas não tiver uma superfície de piso correspondente. Por exemplo:

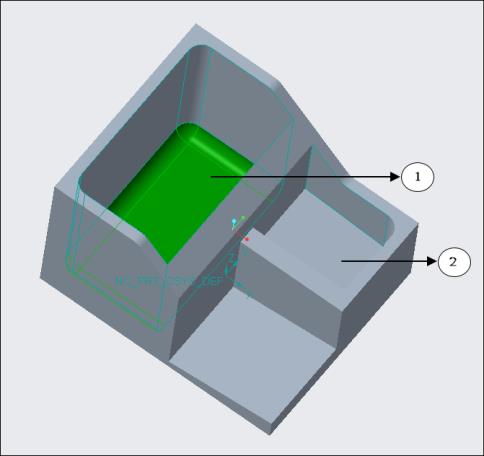

1. Primeira cavidade com superfícies de piso definidas
2. Segunda cavidade sem superfície de piso definida
1. Primeira cavidade
2. Segunda cavidade
3. Superfícies de parede definidas
Para gerar o caminho da ferramenta nas superfícies de parede selecionadas de ambas as cavidades, selecione a superfície de piso correspondente à superfície de parede da segunda cavidade. Por exemplo:

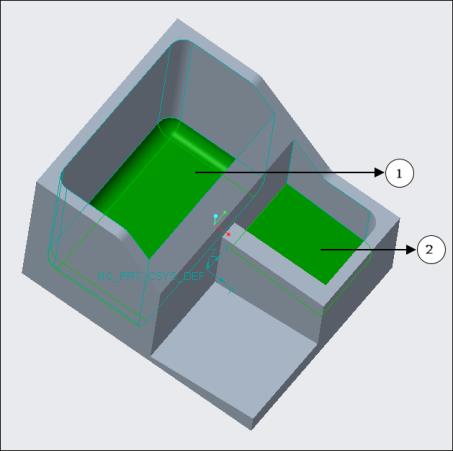

1. Primeira cavidade com superfícies de piso definidas
2. Segunda cavidade com superfície de piso definida

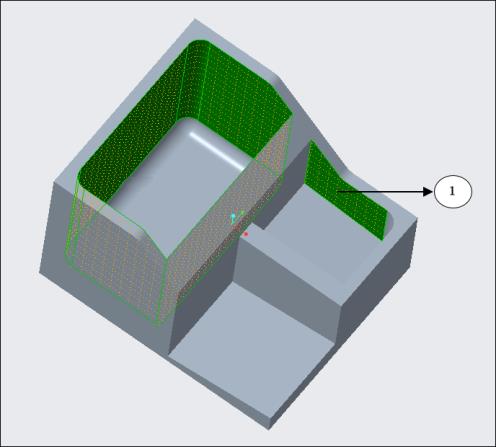

Para gerar o caminho da ferramenta somente nas superfícies de parede da primeira cavidade, use superfícies de fresamento no coletor de superfícies de parede, copie todas as superfícies requeridas e, em seguida, exclua o contorno extra. Essa ação garante que a superfície de parede que não tem uma superfície de piso correspondente seja removida. Por exemplo:
1. Contorno de superfície extra excluído
