Para selecionar superfícies
Há vários tipos de sequências NC que requerem selecionar superfícies para serem fresadas para definir a geometria de corte: fresamento de superfície, faceamento, criação de perfil e criação de cavidade.
As superfícies a serem fresadas são selecionadas usando a aba Referências ou a opção Superfícies no menu SETUP DE SEQ.. Eles podem ser selecionados em:
Quando você está criando um fresamento de superfície, criação de cavidade, desbaste em mergulho, acabamento com fresa de topo esférico e sequências de fresamento local, as superfícies podem ser selecionadas usando as seguintes opções:
• Modelo — selecionar superfícies contínuas de qualquer peça na montagem de manufatura.
• Volume de fresamento — criar ou selecionar um volume de fresamento, selecionar algumas ou todas as superfícies deste volume.
• Superfície de fresamento — criar ou selecionar uma superfície de fresamento. Especifique qual lado da superfície fresar usando as opções de Inverter e OK (a seta exibe o lado). Selecione todos ou alguns patches a partir da superfície de fresamento.
 |
Se você estiver trabalhando com um modelo de usinagem de peça legado, o comando Modelo permitirá que você selecione superfícies somente a partir da peça de referência. Um comando adicional, Peça de trabalho, será exibido no menu para permitir que você selecione superfícies contínuas a partir da peça de trabalho.
|
Depois de especificar de onde as superfícies devem ser selecionadas, o menu SELECIONAR SUPERFÍCIES será exibido:
• Adicionar — selecionar uma ou mais superfícies para fresar.
• Remover — desmarcar as superfícies adicionadas anteriormente. Você tem a opção de:
◦ Remover um único — desmarcar superfícies individuais.
◦ Remover tudo — desmarcar todas as superfície adicionadas anteriormente.
• Exibir — quando você escolher esta opção, todas as superfícies atualmente selecionadas serão destacadas em ciano.
• Mudar — aparece somente ao selecionar um volume de fresamento ou uma superfície de fresamento. Permite que você selecione ou crie outro Volume de fresamento/Superfície de fresamento ou modifique o atual. Em seguida, você pode continuar a adicionar e remover superfícies usando as opções acima.
Selecionando um conjunto de superfícies
As opções na aba Referência permitem que você selecione superfícies para uma sequência de perfil NC. Você pode selecionar os seguintes tipos de superfícies:
• Superfícies individuais — selecionar superfícies escolhendo cada um deles individualmente.
• Superfícies de loop — selecionar um loop fechado de superfícies escolhendo uma face que elas circundam. Se houver mais de um loop de arestas (por exemplo, há um furo na superfície selecionada), será necessário selecionar uma aresta para usar. Esta opção é particularmente útil para a criação de perfil.
• Superfícies de crista — selecionar superfícies para serem excluídas do cálculo de crista caso você tenha especificado o parâmetro SCALLOP_HGT.
|
|
Você pode selecionar o seguinte conjunto de conjuntos de superfícies para todo o tipo de superfície acima:
• Superfícies inicial e de limite
• Superfícies de loop
• Múltiplos conjuntos de superfícies permitidas
• Todas as superfícies sólidas
|
Essas opções também estarão disponíveis quando você usar Remover um único para criação de perfil.

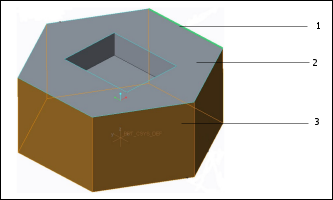

A ilustração a seguir é exibida selecionando um loop de superfícies.
1. Selecionar esta aresta
2. Selecione essa superfície
3. Todas as superfícies laterais são selecionadas
| | Selecionando por Loop não reúne superfícies parametricamente. Por exemplo, se você desejar substituir a peça de referência por outra instância familiar que tenha mais, ou menos, superfícies do que a original, e que o caminho da ferramenta seja atualizado automaticamente, use uma superfície de fresamento criada por > . |
Selecionando superfícies a partir de uma cobertura
Quando você seleciona superfícies a partir de uma cobertura, a caixa de diálogo Lado da superfície será aberta para permitir que você especifique qual lateral das superfícies você deseja usinar.
