É possível salvar os parâmetros de uma ferramenta ou de um conjunto de ferramentas no arquivo de parâmetros da ferramenta e reutilizar os mesmos parâmetros em um processo de manufatura diferente, sem precisar configurá-los do zero. Ao salvar uma ferramenta, o Creo NC armazena os valores de tipo e parâmetro da ferramenta no arquivo de parâmetros da ferramenta. O arquivo de parâmetros da ferramenta também armazena os detalhes sobre o material da ferramenta. Posteriormente, pode-se recuperar um arquivo de parâmetros da ferramenta em um processo de manufatura diferente.

Dependendo do formato escolhido para salvar os arquivos na caixa de diálogo Setup da ferramenta, o arquivo de parâmetros da ferramenta pode ter uma extensão .xml para arquivos XML ou uma extensão .txf para arquivos de intercâmbio. Geralmente, os arquivos de intercâmbio copiam ferramentas de uma célula de trabalho para outra, mas não substituem as ferramentas na célula de trabalho de destino. Para obter mais informações sobre como salvar parâmetros da ferramenta, consulte Como salvar parâmetros da ferramenta.

Ao salvar uma ferramenta sólida adicionada usando a opção Por referência na caixa de diálogo Setup da ferramenta, o arquivo de intercâmbio da ferramenta considera isso como sendo adicionado usando a opção Por cópia. É possível salvar ferramentas sólidas adicionadas usando a opção Usar borda no arquivo de intercâmbio de ferramenta. Para obter mais informações sobre a adição de ferramentas sólidas, consulte Como usar um modelo de ferramenta.

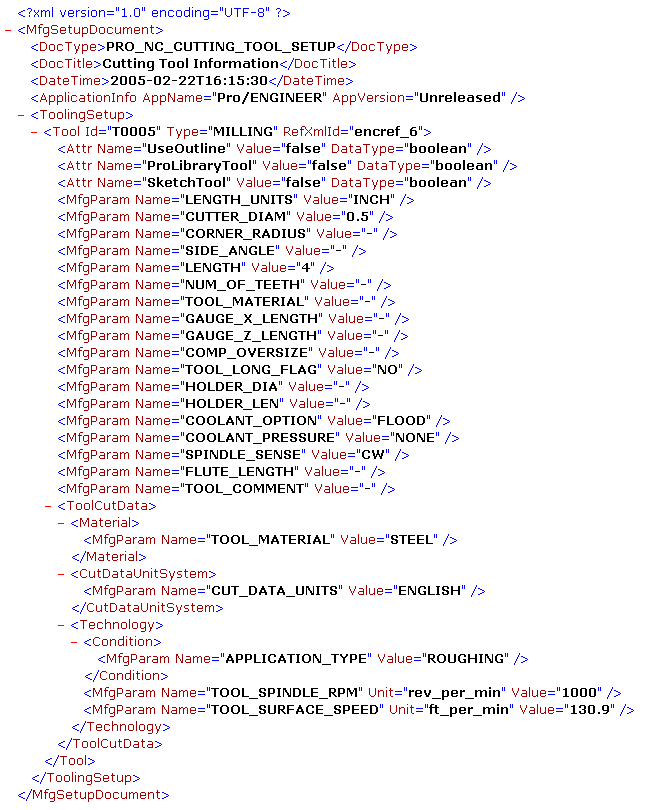

Segue um exemplo de arquivo de parâmetros da ferramenta.

O arquivo de parâmetros da ferramenta também armazena os detalhes dos materiais usados para a operação de acabamento e desbaste. No arquivo de exemplo acima, o material usado para desbaste é STEEL. Isto é identificado pelo valor especificado para o parâmetro de manufatura TOOL_MATERIAL abaixo da tag Material.

Observe que os arquivos de parâmetros da ferramenta não contêm número da cavidade e as informações de ajuste. Deve-se especificar o número da cavidade e as informações de ajuste no contexto da célula de trabalho ao configurar as ferramentas ou criar uma sequência NC.
