Parâmetros geodésicos
CONTAINMENT_OFFSET
Cria um ajuste virtual da curva de contenção à distância determinada. O caminho da ferramenta é gerado até essa curva. Certifique-se de que uma malha de superfície esteja disponível para gerar tal caminho.
Para valores positivos, o corte é criado fora da área de contenção.
Para valores negativos, o corte é criado dentro da área de contenção.
Para o valor 0, não há ajuste e o corte é criado até os limites da área de contenção.
Default: 0
CUT_TYPE
Especifique um dos tipos de corte a seguir:
• ONE_WAY — Move a ferramenta em uma direção de corte. A direção é estabelecida como direção um ou direção dois.
• ZIG_ZAG — Move a ferramenta na direção de corte oposta a cada novo corte. A direção é estabelecida somente para o primeiro corte como direção um ou direção dois.
• SPIRAL — Gera cortes em espiral na superfície de usinagem. A direção é estabelecida como direção um ou direção dois. Essa opção somente pode ser usada no caminho da ferramenta de contorno fechado.
Default: ONE_WAY
CUT_TYPE_DIRECTION
Define a direção na qual a ferramenta se move na referência de usinagem.
• DIRECTION_ONE — Para curvas abertas, a ferramenta usa a direção da curva original. Para curvas fechadas, a ferramenta move-se em sentido anti-horário.
• DIRECTION_TWO — O oposto da direção um. Para curvas fechadas, a ferramenta move-se em sentido horário.
Default: DIRECTION_ONE
EXTEND_SURFACE_BOUNDARY
Estende a malha de superfície com o valor inserido quando ela tem um limite externo. Para valores positivos, uma malha de superfície virtual é criada fora do limite da superfície. Para valores negativos, a malha de superfície é criada dentro do limite da superfície.
 | Se você define somente esse parâmetro, não há impacto visível na geometria da superfície. Use esse parâmetro com o parâmetro CONTAINMENT_OFFSET ou o parâmetro MACHINING_AREA, opção SIDE_2, para gerar o caminho da ferramenta com um ajuste. |
Default: 0
EXTEND_OPEN_INPUT_CURVES
Se definido como YES, estende a curva de entrada para alcançar o limite ou a de contenção para evitar o efeito de deslocamento do caminho da ferramenta. Use essa opção quando a curva de entrada definida for menor que a superfície a ser usinada.
O parâmetro está definido como YES:
O parâmetro está definido como NO:
Default: NO
FLIP_STEP_OVER
Muda a ordem dos cortes da seguinte forma:
• De fora para dentro, e vice-versa para contornos fechados.
• Da esquerda para a direita, e vice-versa para contornos abertos.
Default: NO
MACHINING_AREA
Determina qual lado usinagem é usado como direção do passo:
• SIDE_ONE — A área interna é usinada.
• SIDE_TWO — A área externa é usinada.
| | MACHINING_AREA (SIDE_ONE, SIDE_TWO) tem suporte para o tipo de padrão Paralelo a múltiplas curvas. |
Default: SIDE_ONE
NUMBER_CUTS_ON_SURF
Define o número de cortes em uma superfície. Quando você define um valor que é igual ou maior que 1, cortes são criados nas curvas guia. A distância entre dois cortes de números consecutivos é mantida por MAX_STEP_OVER.
Para valores decimais, somente um número base ou inteiro é usado. Por exemplo, para o valor de 3.8, somente o inteiro (3) é considerado para o número de cortes em uma superfície.
1. Caminho da ferramenta na curva guia
2. Segundo corte
3. Terceiro corte
Default: – (traço)
STOCK_ALLOW
Especificar a quantidade de material ou material excedente que permanecerá nas superfícies de usinagem. O ajuste expande as faces de usinagem em três dimensões.
| | Para um valor negativo de material excedente, você deve desmarcar a caixa de seleção Adicionar referências de usinagem na aba Superfícies de verificação. |
Default: 0
COLLISION_AVOID_OPTION
Evite colisões do caminho da ferramenta definindo uma das opções a seguir:

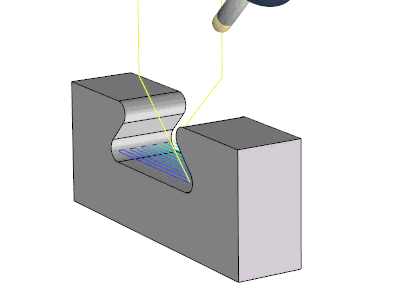

• TILT — Inclinações adicionais da ferramenta são adicionadas automaticamente para evitar colisões do caminho da ferramenta.
• NO_COLISION_CHECK — Verificações de colisão não são executadas. O caminho da ferramenta pode conter colisões.
• TRIM_AND_RELINK — Recorte todos os segmentos de colisão do caminho da ferramenta.
Default: TILT
MAX_CORNER_RADIUS
Defina o raio máximo de um arco para suavizar os cantos do caminho da ferramenta. Se o raio definido não cabe nos cantos, o algoritmo reduz o raio do canto automaticamente para caber nos arcos nos cantos.
Default: 0
Considere os exemplos a seguir para os valores do parâmetro MAX_CORNER_RADIUS:
• O valor do parâmetro MAX_CORNER_RADIUS é definido como 0.
• O valor do parâmetro MAX_CORNER_RADIUS é definido como maior que 0.
MAX_DISCRETIZ_STEP
Especifique a distância máxima permitida entre dois pontos no caminho da ferramenta. Se a distância entre dois pontos no caminho ferramenta for maior que MAX_DISCRETIZ_STEP, o Creo NC cria pontos intermediários para que a distância entre os dois pontos seja sempre menor que MAX_DISCRETIZ_STEP. Os pontos intermediários ficam dentro do valor de tolerância e se elimina o sobrecorte.
Se nenhum valor for especificado para MAX_DISCRETIZ_STEP (default), o valor de tolerância será usado para gerar os pontos do caminho da ferramenta.
Default: – (traço)
1. MAX_DISCRETIZ_STEP
