Exemplo: desbaste
Este exemplo mostra o uso de uma sequência NC de desbaste para usinar a peça exibida na ilustração a seguir. A peça contém áreas abertas e fechadas a usinar.
A ilustração a seguir mostra o modelo de manufatura e a janela de fresamento usados.
Os parâmetros de manufatura são definidos da seguinte forma:
MAX_STEP_DEPTH 0.4
MIN_STEP_DEPTH 0.1
STEP_OVER 0.2
OPEN_AREA_SCAN FOLLOW_CONTOUR
CLOSED_AREA_SCAN CONSTANT_LOAD
ROUGH_SCALLOP_CONTROL DURING
ROUGH_SCALLOP 0.1

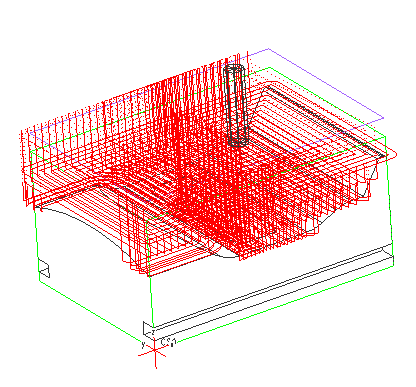

O caminho de ferramenta resultante é mostrado nas próximas duas ilustrações. Observe as fatias extras, geradas para reduzir a altura da crista, e a mudança do tipo de escaneamento entre as áreas abertas e fechadas (particularmente identificável na vista a partir da parte superior).
