Exemplo: Fresamento da linha de corte
As figuras abaixo ilustram o caminho da ferramenta com e sem o aprimoramento do fresamento da linha de corte quando a transição da superfície for de uma superfície esférica para uma superfície cônica.

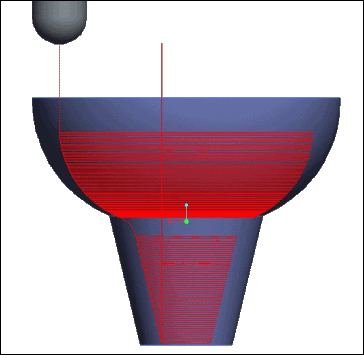

Figura 1 caminho da ferramenta sem o aprimoramento da linha de corte
Nessa figura, o caminho da ferramenta é criado sem a linha de corte intermediária selecionada e, portanto, pode-se observar que o caminho da ferramenta não é suave durante as transições da topologia da superfície.

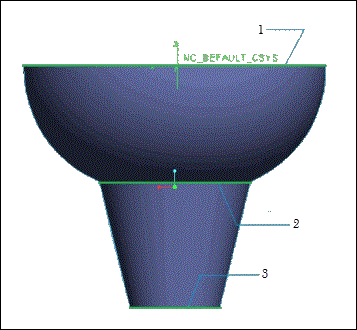

Figura 2 peça com três linhas de corte selecionadas
1. Linha de corte 1
2. Linha de corte 2
3. Linha de corte 3

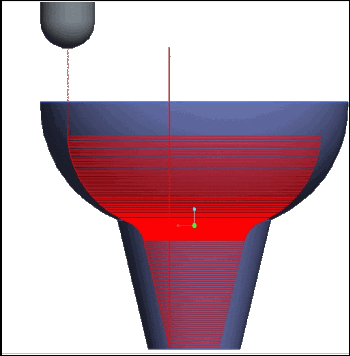

Figura 3 caminho da ferramenta com o aprimoramento da linha de corte
Nessa figura, o caminho da ferramenta é criado com todas as três linhas de corte selecionadas e, portanto, pode-se observar que o caminho da ferramenta é suave durante as transições da topologia da superfície.
