Sobre o fresamento de volume
Ums sequência NC de volume de fresamento remove o material dentro de um volume de fresamento fatia a fatia. Todas as fatias são paralelas ao plano de retração; a profundidade axial de corte (profundidade da fatia) é definida pela combinação dos parâmetros STEP_DEPTH e WALL_SCALLOP_HGT. A primeira fatia é gerada na profundidade de fatia abaixo da parte superior do volume de fresamento. Caso o volume de fresamento se estender acima da parte superior da peça de trabalho, a primeira fatia será gerada em profundidade de fatia abaixo da parte superior da peça de trabalho, a fim de evitar a usinagem em vazio. Todas as superfícies planares dentro do volume que sejam normais em relação ao eixo Z do sistema de coordenadas da sequência NC produzem fatias adicionais em todo o volume; use o parâmetro MIN_STEP_DEPTH para controlar a distância mínima aceitável entre as fatias. A distância do passo lateral dentro de uma fatia pode ser controlada pelos parâmetros a seguir: STEP_OVER, NUMBER_PASSES, BOTTOM_SCALLOP_HGT e STEPOVER_ADJUST.
 |
Se um parâmetro PROF_STOCK_ALLOW não zero for especificado (ou um valor do BOTTOM_STOCK_ALLOW for fornecido), a profundidade da última fatia será afetada, bem como a profundidade de todas as fatias em superfícies horizontais.
|

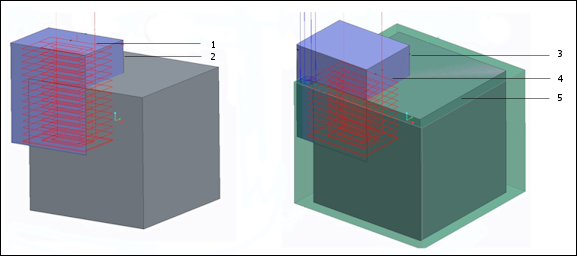

O gráfico a seguir mostra a profundidade da primeira fatia em relação ao volume de fresamento. O modelo exibido à esquerda não tem nenhuma geometria da peça de trabalho. A primeira fatia (1) fica ns profundidade de fatia abaixo da parte superior do volume de fresamento (2). O modelo exibido à direita tem uma peça de trabalho. A primeira fatia (4) fica na profundidade de fatia abaixo da parte superior da peça de trabalho (5).
Algumas aplicações típicas para o volume de fresamento são:
• Faceamento da peça de trabalho
• Remoção geral do material da parte exterior da peça de trabalho
• Fresamento de desbaste de um slot ou corte verticais ou um slot cego com ilhas
• Acabamento de cavidade usando o valor do parâmetro ROUGH_OPTION PROF_ONLY
