Parâmetros da ferramenta
Cada tipo de ferramenta tem um conjunto de parâmetros que descrevem a geometria da ferramenta. Os parâmetros para cada tipo de ferramenta estão listados em uma tabela de parâmetros de ferramenta para cada tipo de ferramenta, bem como estão explicados nas ilustrações a seguir. A cruz em negrito (:) mostrada nessas imagens para cada tipo de ferramenta indica o ponto de controle default da ferramenta, ou seja, o ponto para o qual o caminho de ferramenta será calculado.
Ferramentas de torneamento
|
Torneamento
|
Ranhurado
|
|
|---|---|---|
|
NOSE_RADIUS
|
·
|
·
|
|
TOOL_WIDTH
|
·
|
·
|
|
SIDE_WIDTH
|
·
|
|
|
LENGTH
|
·
|
·
|
|
SIDE_ANGLE
|
·
|
·
|
|
END_ANGLE
|
·
|
·
|
|
GAUGE_X_LENGTH
|
·
|
·
|
|
GAUGE_Z_LENGTH
|
·
|
·
|
|
TOOL_MATERIAL
|
·
|
·
|
|
HOLDER_TYPE
|
·
|
Torneamento
1—SIDE WIDTH
2—TOOL WIDTH
3—LENGTH
4—END ANGLE
5—SIDE ANGLE
6—NOSE RADIUS
Ranhurado
7—TOOL WIDTH
8—LENGTH
9—SIDE ANGLE
10—END ANGLE
11—NOSE RADIUS
Ferramentas de fresamento
Fresamento | Fresa lateral | Fresa de rosca | Ranhura | |
|---|---|---|---|---|
CUTTER_DIAM | · | · | · | · |
CORNER_RADIUS | · | · | · | |
CUTTER_WIDTH | · | |||
SHANK_DIAM | · | |||
LENGTH | · | · | · | · |
INSERT_LENGTH | · | |||
END_OFFSET | · | |||
SIDE_ANGLE | · | · | ||
GAUGE_X_LENGTH | · | · | ||
GAUGE_Z_LENGTH | · | · | · | |
NUM_OF_TEETH | · | · | · | |
TOOL_MATERIAL | · | · |
Para fresa esférica, é possível definir CUTTER_DIAM para \u201c-\u201d. O Creo NC guia a ferramenta de acordo com o seu raio de canto.
Fresa esférica
1— CUTTER DIAM d
2—CORNER RADIUS r=d/2
Fresa de raio
3—CUTTER DIAM d
4—CORNER RADIUS 0 < r < d/2
Fresa planificada
5—CUTTER DIAM d
6—SIDE ANGLE
7—LENGTH
Ferramentas de fresamento lateral
1—SHANK DIAM
2—LENGTH
3—CUTTER DIAM
4—SHANK DIAM
5—LENGTH
6—CUTTER
7—CUTTER DIAM CORNER_RADIUS - (ou 0)
1—SHANK DIAM
2—LENGTH
3—CORNER RADIUS
4—CUTTER WIDTH
5—CUTTER DIAM
6—SHANK_DIAM
7—LENGTH
8—CORNER RADIUS
9—CUTTER DIAM
Ferramenta de fresamento de rosca
1—Inserção
2—END OFFSET
3—CUTTER DIAM
4—INSERT LENGTH
5—LENGTH
6 — parâmetros da ferramenta de fresamento de rosca.
7—CUTTER DIAM
8 — Parâmetros da ferramenta INSERT_LENGTH e END_OFFSET não serão refletidos na exibição da seção da ferramenta. A ferramenta é mostrada conforme indicado a seguir.
9—LENGTH
Ferramentas de ranhura, definição de contorno e auxiliares
Ranhura
1—CUTTER DIAM
2—SIDE ANGLE
3—LENGTH
4—CORNER RADIUS 0 <= r <= d/2
Definição de contorno (eletroerosão a fio)
5—CUTTER DIAM (diferente de outras ferramentas, é possível definir p CUTTER_DIAM de uma ferramenta de definição de contorno para 0)
6—1/2 LENGTH
7—LENGTH
Auxiliar
8—CUTTER DIAM
9—LENGTH
Auxiliar | Definição de contorno | |
|---|---|---|
CUTTER_DIAM | · | · |
LENGTH | · | · |
Ferramentas de perfuração
Perfurar | Csink | Rosquear | Alargar | Broca de centro | Ferramenta de alesagem | Contorno posterior | |
|---|---|---|---|---|---|---|---|
CUTTER_DIAM | · | · | · | · | · | · | · |
POINT_DIAMETER | · | · | · | ||||
DRILL_DIAMETER | |||||||
BODY_DIAMETER | · | ||||||
LENGTH | · | · | · | · | · | · | · |
CHAMFER_LENGTH | · | ||||||
DRILL_LENGTH | · | ||||||
INSERT_LENGTH | · | ||||||
TIP_OFFSET | · | ||||||
GAUGE_OFFSET | · | ||||||
CUTTING_OFFSET | · | ||||||
SIDE_ANGLE | · | ||||||
POINT_ANGLE | · | · | · | ||||
CSINK_ANGLE | · | · | |||||
GAUGE_X_LENGTH | · | · | · | · | · | · | · |
GAUGE_Z_LENGTH | · | · | · | · | · | · | · |
TOOL_MATERIAL | · | · | · | · | · | · | · |
Perfuração e rosqueamento
Perfuração — regular
1—CUTTER DIAM
2—LENGTH
3—POINT ANGLE
Perfuração — alargada
4—CUTTER DIAM
5—POINT ANGLE
6—TIP OFFSET
7—LENGTH
8—POINT DIAMETER
Rosquear
9—CUTTER DIAM
10—CHAMFER OFFSET
11—LENGTH
12—POINT DIAMETER (pode ser 0)
Escareamento
Countersink—Regular
1—CUTTER DIAM
2—POINT ANGLE
3—LENGTH
Escareamento – truncado
4—CUTTER DIAM
5—POINT ANGLE
6—GAUGE OFFSET
7—LENGTH
8—POINT DIAMETER
Ferramenta de alesagem e contorno posterior interno
Ferramenta de alesagem
1—CUTTER DIAM
2—LENGTH
Contorno posterior interno
3—BODY DIAMETER
4—CUTTING OFFSET
5—INSERT LENGTH
6—CSINK ANGLE
7—LENGTH
8—CUTTER DIAM / 2
Broca de centro e alargamento
Alargar
1—SIDE ANGLE
2—SIDE ANGLE
3—LENGTH
4—CUTTER DIAM
Broca de centro
5—CUTTER DIAM
6—CSINK ANGLE
7—POINT ANGLE
8—LENGTH
9—DRILL LENGTH
10—DRILL DIAMETER
Ferramentas BARREL
BARREL LENS | BARREL TANGENT | BARREL TAPER | |
|---|---|---|---|
CUTTER_DIAM |  | | |
CORNER_RADIUS | | | |
LENGTH | | | |
CONVEX_TIP_RADIUS | | ||
PROFILE_RADIUS | | | |
POINT_DIAMETER | | ||
UPPER_RADIUS | | ||
SIDE_ANGLE | |

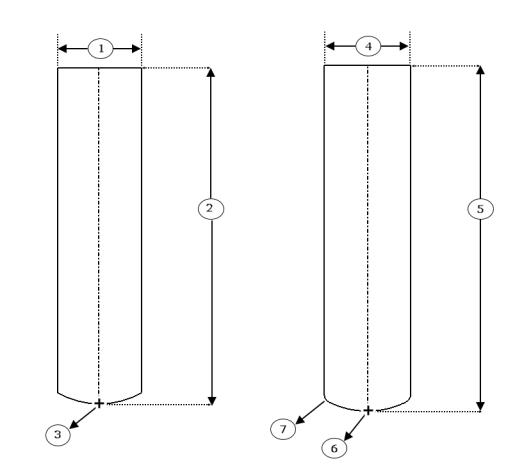

BARREL LENS
1—CUTTER DIAM
2—LENGTH
3—CONVEX TIP RADIUS
4—CUTTER DIAM
5—LENGTH
6—CONVEX TIP RADIUS
7—CORNER RADIUS
BARREL TANGENT
1—CUTTER DIAM
2—LENGTH
3—PROFILE RADIUS
4—CORNER RADIUS

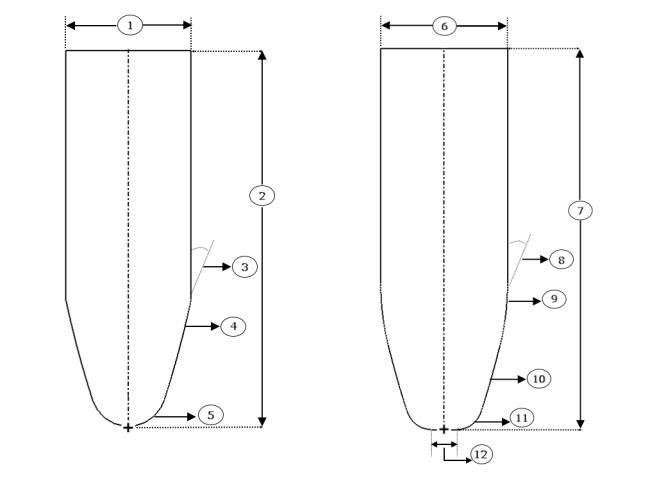

BARREL TAPER
1—CUTTER DIAM
2—LENGTH
3—SIDE ANGLE
4—PROFILE RADIUS
5—CORNER RADIUS
6—CUTTER DIAM
7—LENGTH
8—SIDE ANGLE
9—UPPER RADIUS
10—PROFILE RADIUS
11—CORNER RADIUS
12—POINT DIAMETER
