Exemplo: Usando templates de processo
Este exemplo descreve como se pode utilizar um template de processo para criar um processo do Creo NC para um modelo de design com base em um processo do Creo NC existente.
 |
É necessário definir os critérios de manufatura para os modelos originais e novos que serão usados nos templates de processo.
|

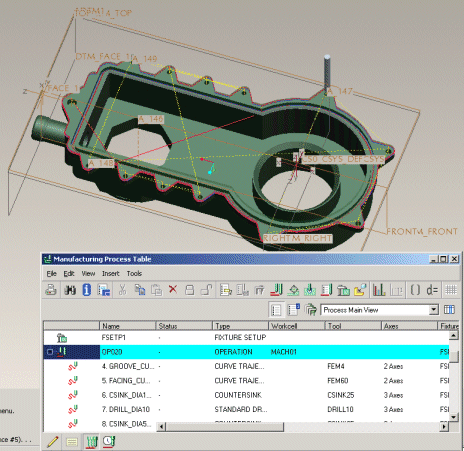

Este exemplo utiliza a montagem de manufatura exibida na figura a seguir para criar o template de processo.
1. Crie os passos na tabela de processo usando o template de manufatura necessário.
2. Execute a manipulação do passo, como reordenação, combinação, agrupamento, configuração de pré-requisitos, ou mude as referências para criar um processo do Creo NC ideal.
3. Crie um template de processo.

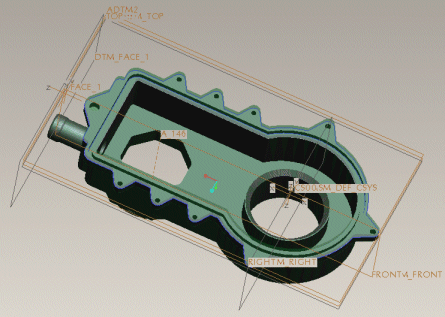

4. Abra uma montagem de manufatura semelhante e extraia os passos usando o template de processo. Os passos são criados na ordem necessária, satisfazendo os pré-requisitos. No entanto, deve-se recriar os grupos de combinação. A figura a seguir exibe um caminho de ferramenta quando o template de processo é usado para um modelo semelhante.
