Sobre o fresamento convencional
Sequência NC de fresamento convencional gera um caminho de ferramenta onde:
• A ferramenta usina completamente as superfícies selecionadas. Se uma superfície não for delimitada por paredes do lado de fora, a ferramenta irá "atravessar por cima", ou seja, atravessar o limite da superfície por meio diâmetro.
• Todas as protrusões internas, bem como as paredes externas que se estendem a partir da superfície, serão evitadas automaticamente. O material excedente, se houver, também será aplicável às paredes laterais.
• Se uma superfície for selecionada a partir do modelo, todas as aberturas ou furos na superfície serão "corrigidos", ou seja, o caminho da ferramenta será gerado como se eles não estivessem lá.
• Se desejar eliminar movimentos Z negativos da ferramenta (por exemplo, ao usinar materiais rígidos), use o parâmetro ALLOW_NEG_Z_MOVES. Ele é aplicável somente para sequências NC com 3 eixos.
• Se desejar remover material em incrementos de profundidade, use o parâmetro ROUGH_STEP_DEPTH. Ele é aplicável somente para sequências NC com 3 eixos.

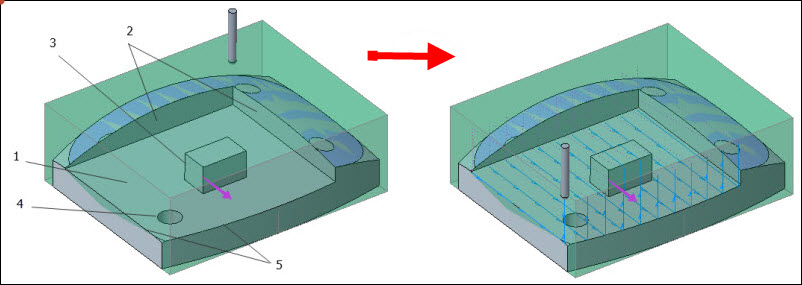

A ilustração a seguir exibe o gerenciamento de loops interiores e paredes exteriores para o fresamento convencional:
1. Selecione essa superfície
2. As paredes externas são evitadas
3. A protrusão interna é evitada
4. A abertura interna é ignorada
5. As arestas externas são sobrepostas
 | Se uma protrusão interna for cercada por uma abertura, ela não será evitada automaticamente. Use a opção Superf. de verificação para gerar o caminho de ferramenta correto. |
Para fresamento convencional de 3 eixos, é possível controlar o ponto inicial e a direção da usinagem na superfície usando uma combinação de parâmetros CUT_TYPE, SPINDLE_SENSE e CUT_DIRECTION (consulte a tabela a seguir). O parâmetro LACE_OPTION deve ser definido como NO.
Configurações de parâmetro | Caminho da ferramenta |
|---|---|
CUT_TYPE CLIMB SPINDLE_SENSE CW CUT_DIRECTION STANDARD |  |
CUT_TYPE UPCUT SPINDLE_SENSE CCW CUT_DIRECTION STANDARD | |
CUT_TYPE UPCUT SPINDLE_SENSE CW CUT_DIRECTION STANDARD |  |
CUT_TYPE CLIMB SPINDLE_SENSE CCW CUT_DIRECTION STANDARD | |
CUT_TYPE CLIMB SPINDLE_SENSE CW CUT_DIRECTION REVERSE |  |
CUT_TYPE UPCUT SPINDLE_SENSE CCW CUT_DIRECTION REVERSE | |
CUT_TYPE UPCUT SPINDLE_SENSE CW CUT_DIRECTION REVERSE |  |
CUT_TYPE CLIMB SPINDLE_SENSE CCW CUT_DIRECTION REVERSE |
É possível selecionar qualquer tipo de fresa de topo, incluindo fresa radial e plana, para fresamento convencional de superfícies convexas. A prevenção de sobrecorte será calculada automaticamente.
