Fixar posição da tabela de cavidade
A opção Fixar posição da tabela de cavidade está disponível para seleção somente ao usar um desenho HMX na sessão como template. Se a opção Fixar posição da tabela de cavidade é selecionada, a posição absoluta das tabelas de cavidade na folha é retida, independentemente de qualquer mudança no chicote.
 |
A retenção das posições absolutas das tabelas de cavidade pode resultar em sobreposição se o chicote 3D for modificado.
|
Se a opção Fixar posição da tabela de cavidade não é selecionada, a posição da tabela de cavidade mantém a distância ao conector na vista 2D. Essa funcionalidade é útil quando as tabelas de cavidade são colocadas próximas ao conector relevante e uma edição é feita no chicote 3D. Esse comportamento também se aplica às tabelas de cavidade como notas.
Exemplo

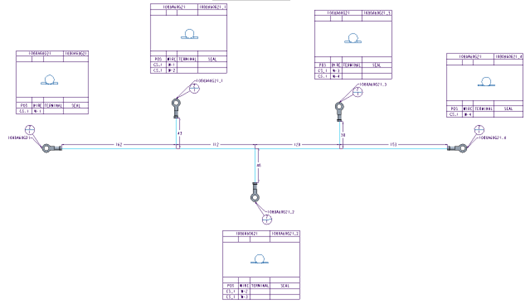

No desenho salvo inicial, o conector à direita da ramificação principal é movido no chicote para aumentar o comprimento do segmento.

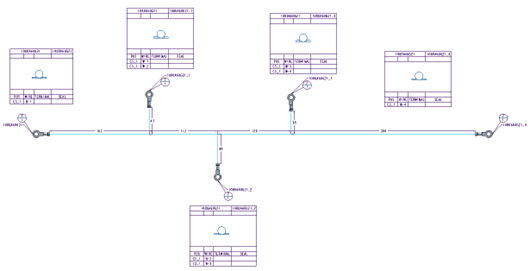

Com Fixar posição da tabela de cavidade selecionada, a posição da tabela de cavidade é retida. No próximo diagrama, o conector mais à direita move-se ainda mais para a direita, enquanto a tabela de cavidade retém sua posição original.

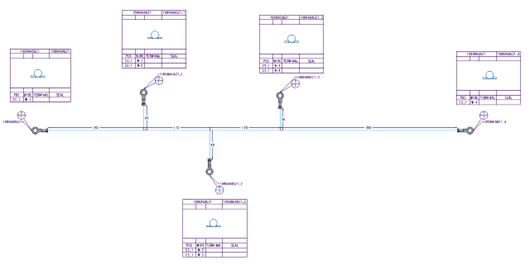

Com Fixar posição da tabela de cavidade não selecionada, a tabela de cavidade move-se com relação ao conector. No próximo diagrama, o conector mais à direita e sua tabela de cavidade movem-se para a direita.
