Cabeamento > Sobre componentes cosméticos de cabeamento > Aparências listradas para cabos
Aparências listradas para cabos
É possível usar a caixa de diálogo Aparência de cabo listrado para definir uma aparência listrada para os cabos. Clique em Aplicativos > Cabeamento > Itens cosméticos > Listras do cabo para acessar a caixa de diálogo Aparência de cabo listrado.
A aparência pode ser definida para um spool e é exibida no cabo no modo de cabos espessos. É possível ver a aparência listrada dos cabos no Creo View.
É possível definir e usar suas próprias aparências listradas personalizadas. É possível importar uma aparência listrada de um arquivo .csv. É possível salvar a aparência do cabo listrado em outro arquivo .csv.
Como aplicar a aparência listrada em um cabo
1. Clique com o botão direito no spool na árvore de modelo e clique em . A caixa de diálogo Parâmetros elétricos será aberta.
2. Na caixa de diálogo Parâmetros elétricos, para o parâmetro de spool COR, digite o nome da aparência listrada em Valor.
O Creo Parametric busca uma aparência de cabo listrado que corresponda ao valor especificado para o parâmetro de spool COR. Se não for encontrado, o Creo Parametric busca o nome em Aparências. Se for encontrada, a cor será definida.
Como definir novas aparências listradas
Defina a opção de configuração Edit_cable_stripes_file para yes para aplicar, definir, editar e salvar aparências de cabo listrado. Por default, o valor é yes.
Se a opção de configuração Edit_cable_stripes_file é definida como no, não é possível:
• Modificar a aparência listrada existente ou criar uma aparência listrada.
• Copiar, renomear ou apagar uma aparência listrada
Como definir uma nova aparência de listra:
1. Clique em Itens cosméticos > Listras do cabo. A caixa de diálogo Aparência de cabo listrado é aberta.
2. Clique em > Novo para criar uma aparência. Na caixa Aparências listradas, insira o nome.
*
É possível selecionar uma aparência da lista de Aparências listradas e modificar seus valores.
3. Clique em e selecione uma cor de base para a aparência.
*
Se você não selecionar uma cor de base, a cor default é definida como a cor de base.
4. Na seção de faixa, defina uma faixa:
◦ Na lista de Orientação, selecione a orientação da listra.
◦ Clique em para selecionar a cor da faixa.
*
Se você não selecionar uma cor, a listra é definida para a cor default.
◦ Para orientação horizontal, digite ou selecione um valor para Largura, Ângulo e Brecha.
◦ Para orientação vertical, digite ou selecione um valor para Largura, Posição e Brecha.
*
Os valores para Largura, Posição, Ângulo e Brecha podem ser em unidades de modelo, porcentagem de circunferência do cabo ou porcentagem do comprimento do cabo. Clique em para mudar a unidade para porcentagem da circunferência ou comprimento do cabo.
◦ É possível definir a listra de cabo para ser simétrica ou ladrilho. Por default, as faixas de cabo são de ladrilho. Quando simétrico é selecionado, a listra definida aparece no começo e no final de um cabo em uma posição simétrica. Clique em para configurá-la para o ladrilho. A listra definida repete até o fim do cabo.
5. Use as opções a seguir para adicionar e modificar as seções da listra:
◦ Adicionar seção — Adicione uma nova listra.
◦ — Remova uma listra.
◦ e — Altere a posição das seções de listra.
É possível ver a visualização de cabo na seção inferior da caixa de diálogo Aparência de cabo listrado.
*
Uma aparência de cabo listrado pode ter no máximo seis seções.
6. Clique em Aplicar para aplicar a aparência listrada para todos os cabos roteados do spool correspondente.
7. Clique em OK.
É possível salvar novas aparências para um arquivo de aparência cabo listrado definido usando a opção de configuração cable_stripes_file; caso contrário, o arquivo será armazenado no diretório de trabalho.
Como usar aparências listradas personalizadas
Se você deseja usar suas próprias aparências listradas de cabo personalizadas, faça o seguinte:
1. Modifique as aparências usando a caixa de diálogo Aparência de cabo listrado.
2. Clique em > Salvar como. A caixa de diálogo Salvar como será aberta.
3. Selecione um novo local, se necessário.
*
Se você não muda o local, o arquivo .csv é salvo no diretório de trabalho.
4. Na caixa Novo nome do arquivo, insira um nome para o arquivo da aparência de cabo listrado.
5. Clique em OK.
Também é possível modificar as aparências no arquivo .csv.
6. Defina a opção de configuração cable_stripes_pattern_file para que elas apontem para o arquivo de aparências de listra (.csv).
Se feitas mudanças no arquivo de aparências de cabo listrado, clique em Atualizar na caixa de diálogo Aparência de cabo listrado para ver as alterações mais recentes.
Opções predefinidas
Na caixa de diálogo Aparência de cabo listrado, clique em e selecione uma entre as seguintes opções predefinidas:
Option
Descrição
Nova
Cria uma nova aparência de listra.
Copiar
Copia os dados atuais de uma aparência para uma nova aparência. Na caixa Aparências listradas, digite o nome da nova aparência.
Renomear
Renomeia uma aparência de cabo de listra.
Apagar
Apaga uma aparência de cabo de listrado.
Atualizar
Atualiza as mudanças feitas às aparências de listra no arquivo .csv na caixa de diálogo Aparência de cabo listrado
Unidades
Muda as unidades de largura, brecha e parâmetros de posição para uma aparência de cabo de listra. Por default, a unidade da aparência de cabo listrado é polegadas. É possível mudar as unidades para milímetros, centímetro, polegadas e mícron.
Cabos listrados no arquivo .csv

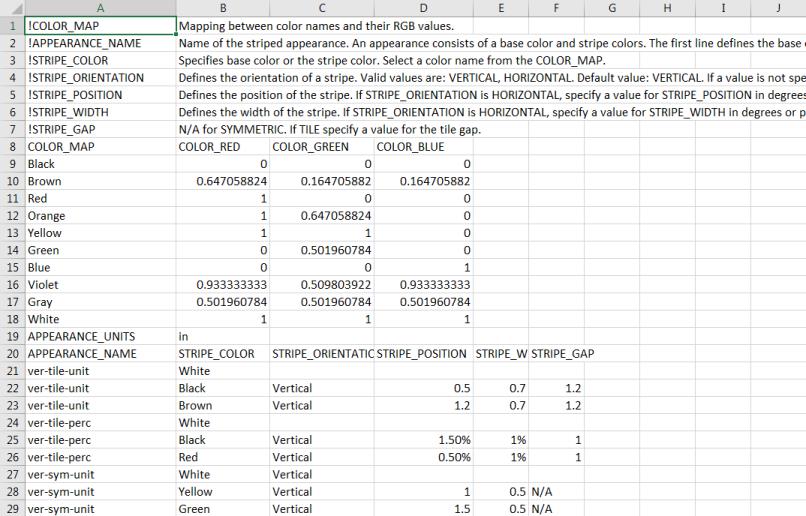

O arquivo .csv para a aparência de cabo listrado consiste em:
• Lista de todas as cores usadas para aparências
• Definição de todos os parâmetros incluídos no arquivo .csv
• Lista de aparências
É possível modificar a aparência mudando os valores nas colunas COLOR_BLUE, COLOR_RED, COLOR_GREEN.
Clique em > Atualizar para inserir as alterações feitas no arquivo .csv. A caixa de diálogo Aparência de cabo listrado será atualizada de acordo. Clique em Aplicar na caixa de diálogo Aparência de cabo listrado para aplicar as mudanças na sessão.
