Calculando a quantidade de LDM para terminadores
A quantidade de lista de materiais (LDM) para terminadores é calculada para garantir inventário e relatórios precisos. A lógica de cálculo é projetada para evitar contagem dupla e refletir o uso real dos terminadores em hierarquias de montagem complexas.
A quantidade de LDM para cada terminador é determinada por:
• Soma das ocorrências do terminador em conectores dentro da montagem.
• Subtração das quantidades de LDM de quaisquer terminadores idênticos que fazem referência ao mesmo objeto de dados de cabeamento e estão presentes em níveis inferiores da hierarquia de montagem.
Isto garante que somente instâncias exclusivas sejam contadas e referências duplicadas em submontagens não inflem a LDM.
Casos de uso

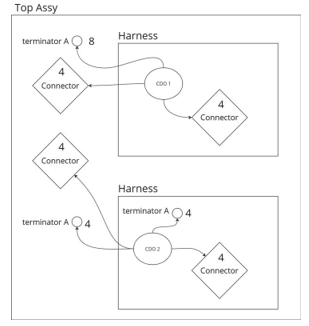

Montagem de nível superior
• Cenário — A montagem superior contém múltiplos chicotes e conectores, cada um deles com terminadores.
• Cálculo — A LDM para um terminador é o número total de vezes que ele aparece em conectores, menos os terminadores idênticos em chicotes de nível inferior que fazem referência ao mesmo objeto de dados de cabeamento.
• Exemplo:
Nível da montagem | Ocorrências do conector | Quantidade de LDM |
|---|---|---|
Montagem superior | 16 | 16 |
Chicote 1 | 0 | 0 |
Chicote 2 | 4 | 4 |

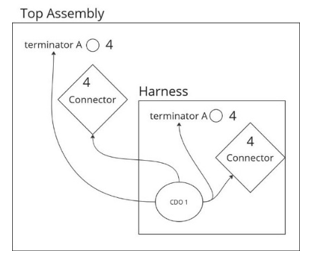

Cálculo da LDM de informações do elemento
• Cenário — Calculando a LDM para um terminador específico.
• Cálculo — A LDM de informações do elemento é a soma de ocorrências em conectores, menos os terminadores idênticos que fazem referência ao mesmo objeto de dados de cabeamento em níveis inferiores.
• Exemplo:
Local | LDM de informações do elemento |
|---|---|
Terminador A da montagem superior | 4 |
Terminador A do chicote 1 | 4 |
LDM da montagem superior | 8 |
LDM do chicote | 4 |

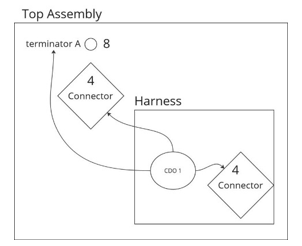

Calculando a LDM de cima para baixo
• Cenário — Nenhum terminador idêntico em níveis inferiores faz referência ao mesmo objeto de dados de cabeamento.
• Cálculo — A quantidade de LDM é calculada da montagem superior para os níveis inferiores, garantindo que cada instância exclusiva seja contada somente uma vez.

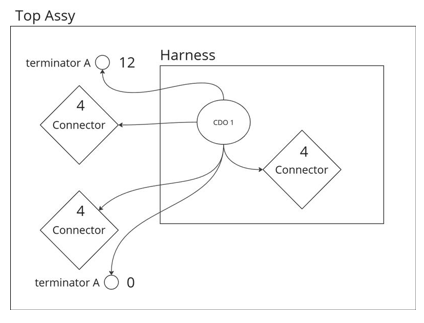

Múltiplos terminadores idênticos no mesmo nível
• Cenário — Múltiplos terminadores idênticos fazem referência ao mesmo objeto de dados de cabeamento no mesmo nível de montagem.
• Cálculo — Somente a primeira instância é levada em conta para a LDM. Terminadores idênticos subsequentes no mesmo nível exibem a quantidade zero de LDM.
• Exemplo:
Nível da montagem | Ocorrências do conector | Quantidade de LDM |
|---|---|---|
Montagem superior | 12 | 12 |
Chicote | 4 | 0 |
Segunda instância | 0 | 0 |
Cenários que resultam na quantidade zero de LDM
• Se um terminador é colocado em uma submontagem ou subchicote na mesma hierarquia que o objeto de dados de cabeamento, mas não na mesma montagem, a quantidade de LDM é zero.
• Se um terminador faz referência a um objeto de dados de cabeamento em uma montagem de chicote e o conector é externo em uma montagem de nível superior, a quantidade de LDM é zero.
Exportando a LDM no modo combinado
• Cenário — Ao exportar uma BOM no modo combinado.
• Comportamento — Os elementos de terminador não serão exibidos na lista de itens na parte inferior. Isto é esperado.
