Sobre agrupamentos
Um agrupamento é um elemento de isolamento que contém um ou mais cabos, fios ou outros agrupamentos que passam pelo mesmo local. Os agrupamentos são criados a partir de spools de isolamento. Também é possível criar um agrupamento sem um spool de isolamento. Eles têm espessura, cor e parâmetros de raio de dobra mínimo próprios. Nas listas de cabos ou fios, os agrupamentos são indicados pelo glifo
. Os agrupamentos e transições de ramificação nos diâmetros dos agrupamentos são descritos abaixo.

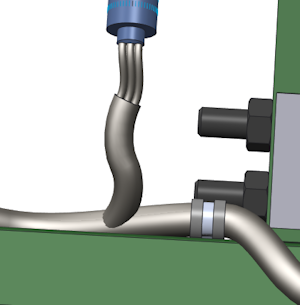

. Os agrupamentos e transições de ramificação nos diâmetros dos agrupamentos são descritos abaixo.É possível adicionar cabos a um agrupamento depois de serem roteados. No caso de fios de isolamento que se ramificam a partir do agrupamento em uma junção T, é possível adicionar um agrupamento de ramificação em um local selecionado, ao longo do agrupamento principal. A figura a seguir mostra um único agrupamento com um agrupamento de ramificação.
Agrupamentos de ramificação
Os agrupamentos de ramificação permitem que cabos saiam de um agrupamento em ramificações isoladas. Use os métodos a seguir para determinar o local de ramificação:
• Selecionar um local existente no agrupamento original, ou
• Se os cabos divergirem em duas direções, selecionar os dois locais em que os cabos divergem do agrupamento original e encontrar um ponto intermediário entre os dois locais.
 | • Ao criar agrupamentos antes do roteamento, não é necessário criar um agrupamento para rotear múltiplos cabos ao mesmo tempo. • O raio de dobra mínimo de fios agrupados é metade do diâmetro do agrupamento ou o maior min_bend_radius de qualquer componente do agrupamento, o que for maior. |
Transições no diâmetro do agrupamento
Ao agrupar um grupo de cabos, fios e cabos ou somente fios, se o diâmetro geral do grupo mudar, o diâmetro do agrupamento também mudará. É criado um chanfro, que começa no ponto do local mais próximo da mudança no diâmetro. O comprimento do chanfro é uma porcentagem do diâmetro do diâmetro maior. O default é 50%. Use a opção de configuração cable_bundle_transition_length para alterar a porcentagem default. Quando não há comprimento suficiente entre os locais dos cabos para criar um chanfro, ele não é criado. O chanfro é atualizado ao apagar um local ou mudar a distância entre locais ou, ainda, quando você apaga um cabo ou um fio do agrupamento. As transições de agrupamento são criadas automaticamente. Quando você tem um chicote grande e deseja evitar problemas de desempenho, defina bundle_transition_create_method como manual. Dois comandos para criar e apagar transições são agrupados com os comandos Agrupar.
