Sobre a exibição do texto de dimensão
Se o texto de dimensão de uma dimensão linear ou angular sobrepor a linha líder da dimensão, uma quebra será adicionada automaticamente a cada linha líder da dimensão ao redor do texto de dimensão. Cada linha de texto da dimensão é marcada para sobreposição da linha líder de dimensão e, se necessário, uma quebra é adicionada à linha líder.
 |
Você não pode mudar o tamanho das quebras adicionadas automaticamente.
|
Da mesma forma, se o texto de dimensão de uma dimensão linear ou angular sobrepor sua linha auxiliar, uma quebra será adicionada automaticamente à linha auxiliar na interseção real com o texto de dimensão. No entanto, uma linha auxiliar será quebrada ao redor do texto de dimensão que faz parte da mesma dimensão e não será quebrada ao redor do texto de dimensão que pertence à outra dimensão.
Se uma dimensão tiver texto adicional grande, de modo que nem toda linha de texto sobreponha a linha auxiliar, quebras serão adicionadas à linha auxiliar para cada linha de texto sobreposta.
Se o texto da dimensão sobrepor o líder da dimensão, bem como a linha auxiliar, o líder e as linhas auxiliares terão quebras apropriadas nas interseções reais. Isso não tem impacto sobre a exibição da seta líder.
No modo 3D, se você mover o texto da dimensão angular fora da linha auxiliar da dimensão, uma brecha será criada entre a extensão da linha auxiliar e o texto da dimensão.
|
|
Nos desenhos legados, as linhas líderes e linhas auxiliares da dimensão não são quebradas no texto de dimensão sobreposto. No entanto, se você modificar a dimensão movendo o texto de dimensão, as quebras serão adicionadas às interseções reais do texto e do líder da dimensão e das linhas auxiliares.
|

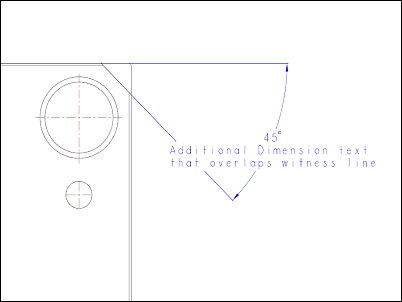

O exemplo a seguir exibe quebras que são automaticamente adicionadas às linhas líder e auxiliares da dimensão no texto de dimensão sobreposto.
