Definindo uma única seta de projeção para uma vista auxiliar
Você pode definir um estilo de seta de projeção única para uma vista auxiliar de acordo com os padrões JIS B 0001 e JIS Z 8316. Você pode modificar o comprimento e a posição da seta e seu texto associado da seguinte forma:
• Selecione o texto e mova-o para um local desejado sem mover a seta.
• Arraste a seta do seu final para movê-la para um local desejado junto com o texto.
• Mude o comprimento da seta selecionando sua ponta de seta e arrastando-a para um comprimento desejado.

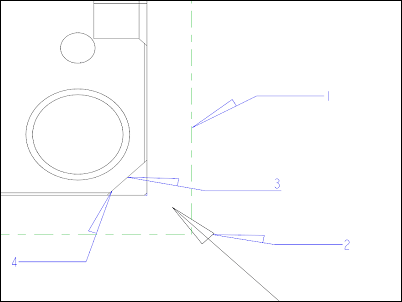

Por padrão, a seta de projeção única é colocada no ponto intermediário da entidade selecionada entre a vista auxiliar e a vista original localizada no limite da vista, conforme mostrado no exemplo a seguir:
1. Limite da vista
2. Seta de projeção
3. Ponto intermediário da aresta selecionada
4. Aresta referenciada
Se você selecionar um plano de datum ou uma entidade de referência que não tenha um ponto intermediário, o sistema usará o ponto intermediário da vista para determinar a posição de colocação da seta, conforme mostrado no exemplo a seguir:
1. Limite da vista
2. Seta de projeção
3. Centro da vista
 | Quando você define uma seta de projeção única para uma vista auxiliar criada antes do Pro/ENGINEER Wildfire 4.0, a seta de projeção é colocada na aresta da vista, com o centro da vista e a direção original da vista auxiliar como referência. |
