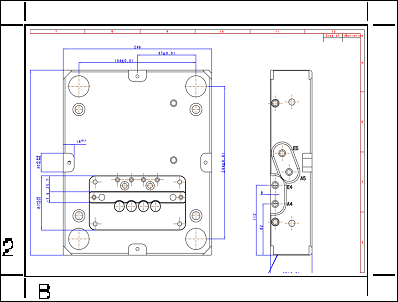

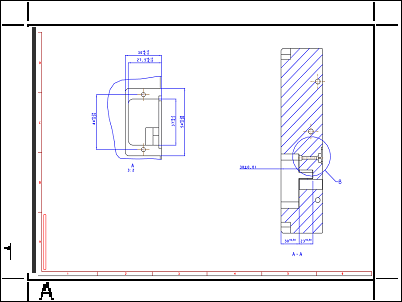

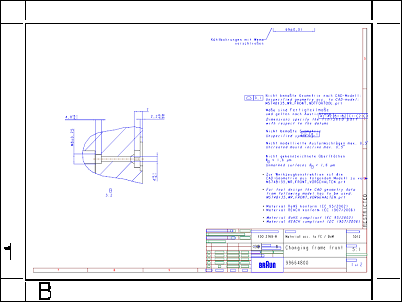

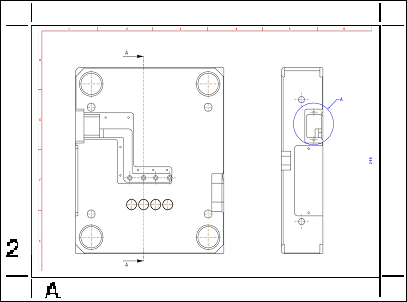

Para plotar um tamanho total do desenho quando sua plotadora manipula somente documento menores, clique na opção Segmentado no grupo Modelo do painel de instrumentos Visualização da impressão. O sistema plota o tamanho total do desenho, mas em segmentos que são compatíveis ao tamanho do documento. A figura a seguir mostra como cada segmento é plotado com uma borda marcando as linhas de corte, marcas de visto indicando designadores de alinhamento, linha e coluna para montar a plotagem de tamanho total. As plotadoras HP7475a e HP7440A não suportam plotagens segmentadas.

Ao especificar o tamanho do documento, lembre-se de que o tamanho da plotagem segmentada é menor que o tamanho real do documento por causa das marcas de alinhamento de borda.

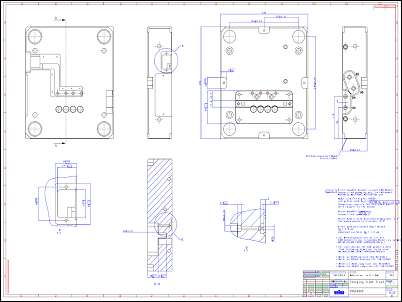

A figura a seguir mostra um desenho com tamanho C.
