Sobre a gestão de dados no Creo
Os aplicativos do Creo se integram facilmente com as operações de gestão de dados do produto (Windchill PDM) nos vários aplicativos do Windchill. Com a funcionalidade integrada do Windchill PDM, é possível gerenciar e controlar seus dados do produto nos aplicativos do Creo.
O que é gestão de dados do produto?
O projeto do produto gera uma quantidade imensa de dados. Para reduzir o prazo de lançamento de um produto no mercado, os dados precisam ser compartilhados para que múltiplos designers possam trabalhar em um único produto. Em um ambiente como esse, é difícil manter o controle dos dados enquanto são distribuídos para outros usuários. Você poderá encontrar múltiplos designers usando diferentes variações dos mesmos dados. Isso pode resultar em designs inconsistentes.
A integração de aplicativos do Creo com o Windchill PDM permite controlar os dados e aproveitar as vantagens de um ambiente de engenharia simultânea. Para fazer isso, o Windchill PDM armazena todos os seus dados em um servidor central onde todas as alterações neles são monitoradas, controladas e registradas.
O servidor do Windchill PDM
O servidor do Windchill PDM é o vault onde os dados do produto são armazenados e gerenciados. Ele representa o sistema subjacente do Windchill. Para os usuários familiarizados com o Windchill, o servidor do PDM representa uma coleção de gabinetes.
Tarefas de checkout e checkin
O servidor do Windchill PDM permite que os designers façam download da versão atual de um projeto do produto por default. Para modificar um design, você precisa fazer checkout dele e copiar seus objetos dependentes do servidor. O processo de checkout comunica ao servidor sua intenção de modificar o design. Somente o usuário que fez checkout do design pode modificá-lo. Todos os outros usuários podem fazer download apenas de uma versão somente leitura do design. Isso mantém a integridade dos dados.
Depois de modificar o design, você deve fazer o checkin dele no servidor para compartilhar a modificação com outros usuários. O processo de checkin armazena o objeto com o nome do usuário e a data no servidor do Windchill PDM, junto com os dados antigos.
A área de trabalho
O sistema do Windchill PDM fornece uma interface denominada área de trabalho para comunicação entre o servidor do PDM e uma sessão do Creo. A área de trabalho é uma área privada onde você pode gerenciar múltiplos objetos e executar operações básicas de PDM.

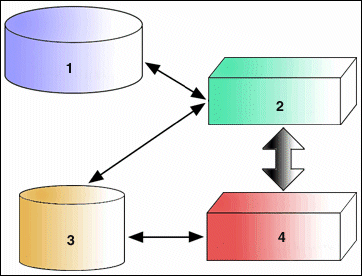

1. Servidor do Windchill PDM
2. Área de trabalho
3. Cache local em disco rígido
4. O aplicativo do Creo
A área de trabalho é representada como uma tabela. Cada linha da tabela representa um objeto com download realizado ou com checkout, enquanto cada coluna representa os atributos do objeto. É possível classificar e filtrar colunas de forma independente para organizar os objetos por atributos.
A área de trabalho pode ser usada para fazer checkout dos designs a partir do servidor de PDM e para fazer checkin dos designs modificados. A área de trabalho também permite:
• Realizar operações básicas de PDM, como upload de objetos novos e modificados para o servidor e download de objetos para a área de trabalho.
• Exibir e classificar objetos que foram transferidos por download ou com checkout.
• Configurar a exibição dos objetos novos, transferidos por download ou com checkout.
Se você estiver trabalhando em vários projetos, poderá criar múltiplas áreas de trabalho. Você pode criar uma área de trabalho para cada projeto e separar os dados de design para cada um deles.
Uma iteração
O servidor do Windchill PDM rastreia cada modificação feita em um objeto. Cada vez que você faz checkin de um objeto modificado, o servidor do PDM armazena uma iteração dele. É possível gerar relatórios detalhados com os quais você pode revisar as modificações de design feitas em um objeto. Uma versão do objeto pode consistir em muitas iterações.
Uma versão
Uma versão identifica a revisão e a interação da peça; por exemplo, A.1.
Documentos CAD
Os documentos CAD são criados quando você cria objetos em aplicativos do Creo, associa-os a peças e salva os objetos na área de trabalho. No Windchill, um documento é um objeto que contém arquivos em um formato específico do aplicativo. Um documento CAD é um objeto do Windchill que contém um modelo CAD que é um arquivo ou um conjunto de arquivos compostos pelas informações em um formato do aplicativo. Os documentos CAD têm atributos e conteúdo não estruturado que são relevantes apenas para o aplicativo externo. É possível usar documentos CAD para gerenciar dados do Creo no Windchill.
Documentos CAD:
• Armazene arquivos gerados por CAD; por exemplo, modelos 3D, desenhos e visualizáveis.
• Relacione às peças e descreva as peças associadas.
• Relacione a outros documentos CAD para permitir a representação de dependências complexas, como relacionamentos de modelo com modelo e modelo com desenho, que são criadas e mantidas pelos sistemas de CAD de autoria.
Peças
No Windchill, uma peça é o objeto principal que representa um componente ou um grupo lógico de componentes do produto. Uma peça representa um grupo de documentos CAD ou uma operação de manufatura que precisa ser gerenciada.
Fazer upload de objetos
Um upload transfere arquivos do Creo e outras dependências do diretório de trabalho local para o servidor do Windchill PDM. Se o arquivo do Creo for novo, o processo de upload criará automaticamente novos documentos CAD no servidor do PDM e colocará uma cópia com checkout dos documentos CAD na área de trabalho ativa.
Um upload é usado para:
• Criar novos documentos CAD no servidor do Windchill PDM para arquivos existentes do Creo.
• Transferir arquivos do Creo do sistema de arquivos local ao seu gabinete personal no servidor do Windchill.
• Armazenar arquivos CAD modificados cujo checkin não foi feito para o servidor do Windchill PDM.
Fazer download de objetos
Um download transfere o conteúdo de um objeto do servidor do Windchill PDM para a área de trabalho ativa como um objeto somente leitura. Se um objeto tiver o checkout feito por outro usuário, você poderá usar o comando Fazer download para adicionar o objeto à sua área trabalho somente para fins de referência. Os objetos com download realizado são somente leitura. Não é possível modificar os objetos com download realizado porque você não conseguirá fazer checkin deles no servidor do Windchill PDM.
Atualizar objetos desatualizados
Os objetos com download realizado na sua área de trabalho sem checkout ficam desatualizados quando mudanças no objeto ocorrem no servidor do Windchill PDM. É possível usar o comando Atualizar para sincronizar os dados de design na área de trabalho com os dados de design no servidor do PDM.
