Sobre a ativação da geometria
Se você tiver um componente grande com problemas localizados em uma pequena área, você pode ativar um conjunto de superfícies desta área em vez do componente inteiro antes de executar o reparo ou outras operações no IDD.
Ativação de um conjunto de superfície permite que você execute as tarefas a seguir:
• Defina o escopo de reparo antes de clicar em >
Reparar na aba Import Data Doctor.
Reparar na aba Import Data Doctor.• Exiba estruturas de arame, tangência e vértices.
• Defina o escopo da ferramenta de busca para localizar as brechas e os fragmentos.
• Limite o escopo da seleção das arestas uni ou bilaterais e dos vértices para o conjunto de superfície ativa para a ferramenta de vértice de movimento. Você pode executar tarefas como excluir e estender para as arestas selecionadas.
 | Você não pode definir o escopo da operação de correspondência ativando superfícies porque a correspondência está disponível somente quando você seleciona superfícies. Com a seleção inicial das superfícies, as operações de correspondência e reparo mudam temporariamente a ativação para exibir a estrutura de arame de um subconjunto de superfície que está sendo modificado. Embora a operação de correspondência funcione em superfícies selecionadas, a ferramenta de correspondência está disponível para superfícies que fazem parte do componente ativo ou de um componente com um conjunto de superfícies ativas. |
Você pode adicionar ou remover superfícies deste conjunto ativo de superfícies de um componente da seguinte forma. Os critérios de ativação a seguir são válidos somente dentro de um componente. Você não pode ativar superfícies entre componentes.
• Se você selecionar e ativar um subconjunto de superfícies no conjunto de superfície atualmente ativo, o subconjunto ativado recentemente permanecerá ativo ativo enquanto as superfícies anteriormente ativas são desativadas conforme mostrado.

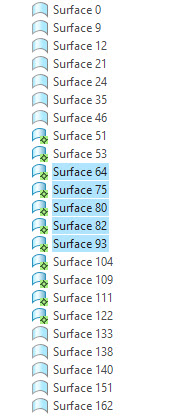

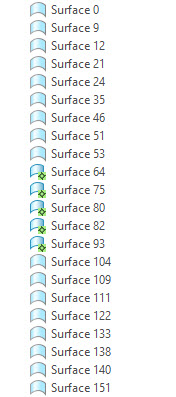

O subconjunto de superfícies no conjunto ativo que mostra a seleção. | O subconjunto de superfícies mostra a ativação enquanto as superfícies anteriormente ativas são desativadas. |
|---|---|
 |  |
• A ativação de superfícies inativas atuais do componente adiciona as superfícies ativadas ao conjunto inicial das superfícies ativas conforme mostrado.

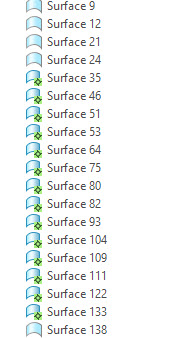

O conjunto de superfície ativo | Superfícies inativas selecionadas para ativação. | Superfícies ativadas recentemente são adicionadas ao conjunto anterior de superfícies ativas. |
|---|---|---|
 |  |  |
• Selecionar e ativar uma combinação de superfícies ativas e inativas ativa todos os as superfícies selecionadas enquanto as superfícies anteriormente ativas, que não fazem parte da seleção, são desativadas, conforme mostrado.

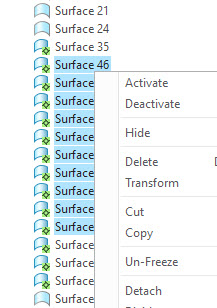

Uma combinação de superfícies inativas e ativas. | A combinação das superfícies ativas e inativas selecionadas para ativação. | As superfícies selecionadas exibem o estado ativo depois que elas são ativadas. O resto das superfícies são desativadas. |
|---|---|---|
 |  |  |
• Selecionar e desativar superfícies de um nó de componente ativo ou de um conjunto de superfície ativa somente desativa as superfícies selecionadas. As superfícies restantes do nó do componente que não são selecionadas para desativação permanecem ativas, conforme mostrado.
Um conjunto de superfície ativa | Superfícies do conjunto ativo selecionado para desativação. | As superfícies selecionadas após serem desativadas. |
|---|---|---|
 |  |  |
