Recortar limite da camada superficial por referência
1. Selecione uma ou mais camadas superficiais para recortar.
2. Clique em >
Recortar camada superficial. A aba Recortar/Estender camada superficial é aberta.
Recortar camada superficial. A aba Recortar/Estender camada superficial é aberta.3. Em Método, selecione
Por referência, se não estiver selecionado por default.
Por referência, se não estiver selecionado por default.4. Na caixa Objeto de recorte, especifique uma referência para recortar a camada superficial. É possível selecionar arestas conectadas, segmentos de cadeia, uma cadeia ou um loop fechado. Também é possível selecionar um plano.
O limite a ser mantido é destacado na janela de gráfico.
5. Para alternar entre limite para manter e limite para recortar, clique em Inverter lado.
6. Clique em
OK.
OK.Exemplo — Recortar por curva
É possível recortar uma camada superficial especificando uma curva como objeto de recorte.
O gráfico a seguir exibe um modelo composto com uma camada superficial e uma curva que é usada para recortar a camada superficial. É possível usar a ação Inverter lado para selecionar o lado da curva para manter como área da camada superficial.
• A — Limite original da camada superficial
• B — Objeto de recorte
• C — Novo limite de camada superficial sem aplicar Inverter lado
• D — Novo limite de camada superficial após aplicar Inverter lado
Exemplo — Recortar múltiplas camadas superficiais
É possível recortar múltiplas camadas superficiais de uma vez, especificando um único objeto de recorte.

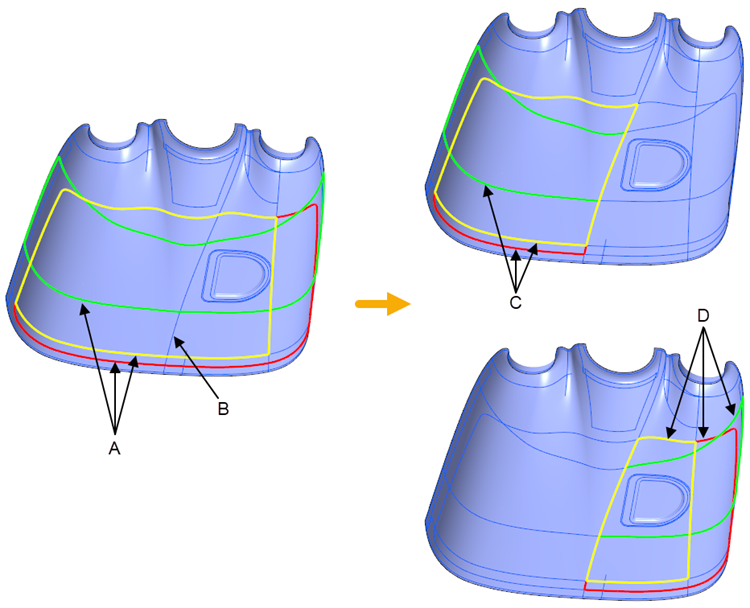

O gráfico a seguir exibe um modelo composto com uma camada superficial e um objeto de recorte que é usado para recortar a camada superficial. É possível usar a ação Inverter lado para selecionar o lado para manter como área da camada superficial.
Exemplo — Recortar por plano
É possível recortar uma camada superficial especificando um plano de datum como objeto de recorte.
O gráfico a seguir exibe um modelo composto com uma camada superficial e um plano de datum que é usado para recortar a camada superficial. É possível usar a ação Inverter lado para selecionar o lado do plano para manter como área da camada superficial.
Exemplo — Recortar uma camada superficial de toda região ao redor
Ao recortar uma camada superficial de "toda região ao redor", selecione um objeto de recorte com largura suficiente para criar uma brecha entre as arestas resultantes. Um exemplo de objeto de recorte válido é exibido a seguir:
O resultado do recorte é exibido a seguir:
Um exemplo de objeto de recorte inválido é exibido a seguir:
