Recortar limite da camada superficial por contorno
1. Selecione uma camada superficial para recortar.
2. Clique em >
Recortar camada superficial. A aba Recortar/Estender camada superficial é aberta. O limite do objeto laminado é destacado na janela de gráfico.
Recortar camada superficial. A aba Recortar/Estender camada superficial é aberta. O limite do objeto laminado é destacado na janela de gráfico.3. Em Método, selecione
Por contorno, se não estiver selecionado por default.
Por contorno, se não estiver selecionado por default.4. No coletor Cadeias de limite, selecione cadeias para definir o limite da camada superficial recortado. É possível definir o limite selecionando um único loop fechado, um loop externo e um ou mais loops internos, múltiplos loops individuais ou múltiplas curvas, arestas ou loops em interseção. Certifique-se de que cada loop intersecione o limite da camada superficial.
5. Para inverter a seleção, use Inverter lado. A área destacada define um novo limite para a camada superficial.
6. Clique em
OK.
OK.Exemplos — Recortar por contorno
Estes são alguns exemplos de recorte válido:

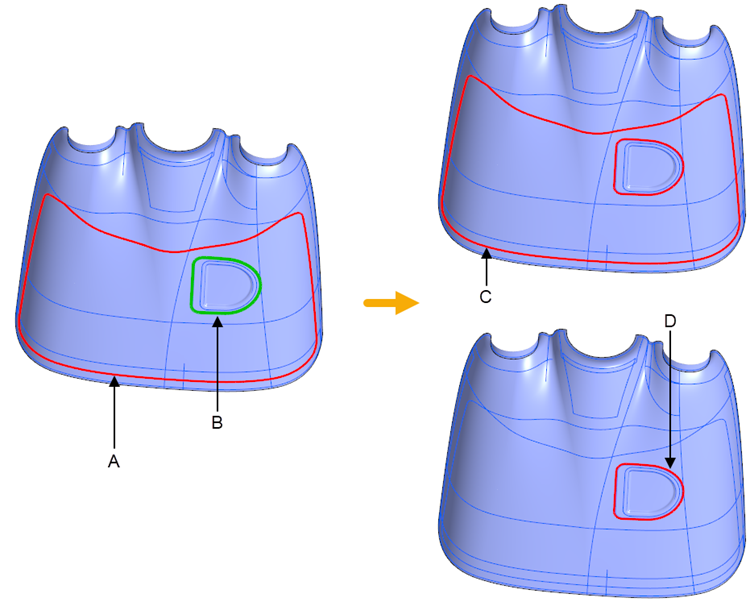

• O contorno de recorte é uma cadeia fechada que interseciona o limite da camada superficial.
◦ A — Limite original da camada superficial
◦ B — Contorno de recorte
◦ C — Novo limite de camada superficial sem aplicar Inverter lado
◦ D — Novo limite de camada superficial após aplicar Inverter lado
• O contorno de recorte está entre os loops externo e interno do limite da camada superficial.
