Exemplo: Definir o limite da camada superficial
Ao criar um elemento de camada superficial ou um elemento de núcleo, é possível selecionar um loop fechado e definir o limite da camada superficial de várias formas. Alguns dos exemplos são os seguintes:

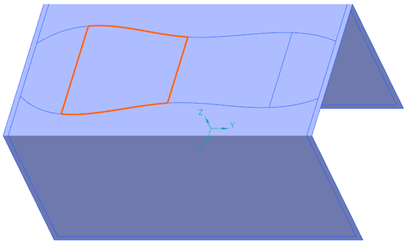

Definir um limite selecionando um único loop fechado
1. Mova o cursor sobre a superfície de disposição para encontrar um único loop fechado.
2. Selecione o único loop fechado como limite para a camada superficial.
Definir um limite selecionando um loop externo e um interno
1. Selecione o loop externo.
2. Clique em Adicionar loop e selecione o loop interno.
O limite resultante é exibido na próxima figura.
Definir um limite selecionando múltiplos loops
1. Selecione o primeiro loop.
O limite resultante é exibido na próxima figura.
2. Clique em Adicionar loop e selecione o segundo loop.
O limite resultante é exibido na próxima figura.
3. Clique em Adicionar loop e selecione o terceiro loop.
O limite resultante é exibido na próxima figura.
4. A camada superficial criada com o limite resultante é exibida na próxima figura.
De forma semelhante, é possível adicionar múltiplos loops para selecionar o limite de uma camada superficial ou um núcleo.
Definir um limite selecionando múltiplas curvas, arestas ou loops em interseção
1. Mantenha pressionada a tecla CTRL enquanto seleciona múltiplas arestas, curvas ou loops. A próxima figura exibe um exemplo desse tipo de seleção.

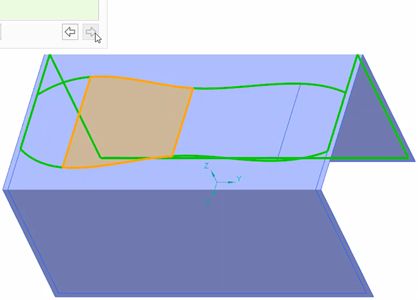

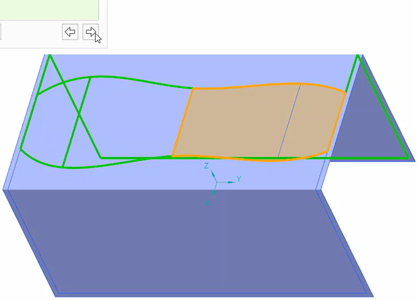

2. Use
ou
para selecionar um limite a partir das soluções disponíveis exibidas nas próximas figuras.
