Sobre a utilização de restrições de colocação
Uma restrição de colocação especifica a posição relativa de um par de referências. Siga estes princípios gerais para restrições de colocação:
• Quando um valor de ajuste é inserido para uma restrição, o sistema exibe a direção de ajuste. Para selecionar a direção oposta, clique na seta amarela, insira um valor negativo ou arraste a alça de arrasto na janela de gráficos.
• Restrições são adicionadas uma por vez. Não é possível usar uma única restrição para restringir dois furos diferentes em uma peça com dois furos diferentes em outra peça. É necessário definir duas restrições separadas.
• Conjuntos de restrições de posicionamento são usados para definir completamente colocação e orientação. Por exemplo, é possível restringir um par de superfícies para serem coincidentes, outro par para serem paralelas e um terceiro par para ser normal.
• Uma superfície revolvida é uma superfície criada revolvendo uma seção ou extrudando um arco ou círculo. As únicas superfícies que podem ser usadas em uma restrição de colocação são planos, cilindros, cones, toros e esferas.
• O termo mesma superfície se refere a um conjunto de superfícies que inclui uma superfície inicial e todas as superfícies conectadas através de arestas artificiais. Por exemplo, uma superfície cilíndrica criada através de Extrudir ou Revolver é feita de duas superfícies conectadas por meio de duas arestas artificiais. Cilindros, cones, esferas e toros são superfícies que podem ser usadas como referências.
Restrição de distância
Use a restrição Distância para posicionar a referência de componente a uma distância definida da referência de montagem. Para exibir uma legenda Unir Alinhar adicional para uma restrição Distância, consulte o tópico Sobre exibir Unir e Alinhar para restrições coincidentes e de distância. Referências para uma restrição de Distância podem ser ponto a ponto, ponto a linha, linha a linha, simples a simples, superfície planar a superfície planar, ponto a plano ou linha a plano.

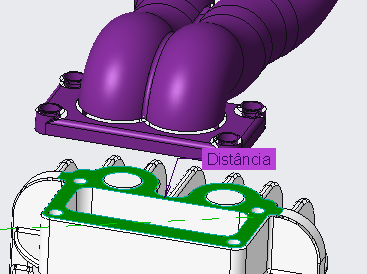

Na figura abaixo, a superfície inferior da peça é uma distância de 30.00 da superfície da montagem selecionada.
Ajuste de ângulo
Use a restrição Ajuste de ângulo para posicionar a referência de componente selecionado em um ângulo para referência de montagem selecionada. Referências para uma restrição de Ângulo podem ser linha a linha (linhas coplanares), linha a plano ou simples a simples.

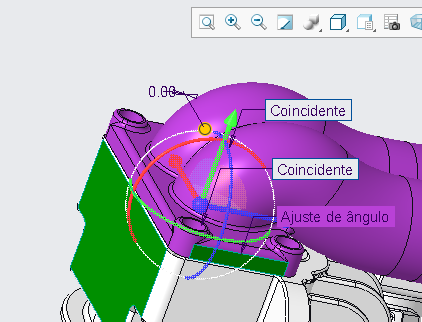

Na figura abaixo a superfície da peça sendo montada está em um ângulo de 90.00° para a superfície da montagem selecionada (verde).
Restrição paralela
Use a restrição Paralela para colocar a referência de componente paralela a referência de montagem. Referências para uma restrição Paralela podem ser linha a linha, linha a plano ou simples a simples.

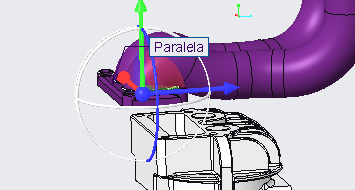

Na figura abaixo a superfície da peça que está sendo montada (verde) paralela à superfície da montagem selecionada (verde).
Restrição coincidente
Use a restrição Coincidente para posicionar a referência de componente coincidente com a referência de montagem. Para exibir uma legenda Unir ou Alinhar adicional para uma restrição Coincidente, consulte o tópico Sobre exibir a restrição coincidente e de distância Unir e Alinhar. Referências para uma restrição Coincidente podem ser pontos, linhas, planos ou superfícies planares, cilindros, cones, ponto na curva e qualquer combinação dessas referências.
Para definir a restrição default como coincidente, defina as opções de configuração auto_constr_always_use_offset como never.

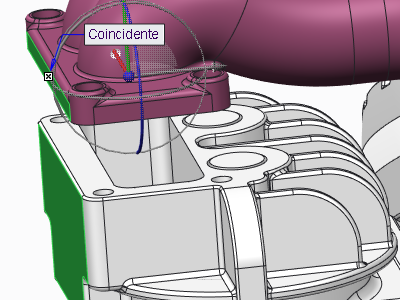

Na figura abaixo a superfície lateral da peça sendo montada é coincidente com a referência de superfície lateral da montagem.
Restrição normal
Use a restrição Normal para posicionar a referência de componente normal para a referência de montagem. As referências podem ser linha a linha (linhas coplanares) linha a plano ou plano a plano.

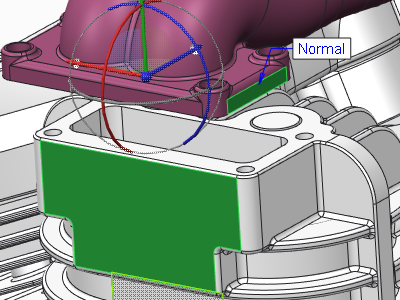

Na figura abaixo a superfície da peça que está sendo montada (verde) é normal para a superfície da montagem selecionada (verde).
Restrição coplanar

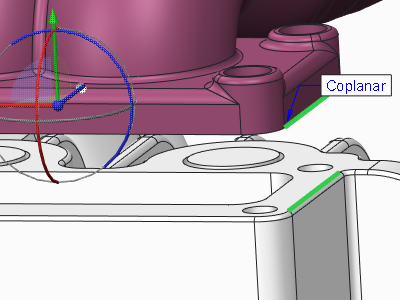

Use a restrição Coplanar para posicionar uma aresta, eixo, eixo de datum de intenção ou superfície de um componente coplanar a uma referência de montagem semelhante. As referências só podem ser linha a linha.
Restrição centralizada

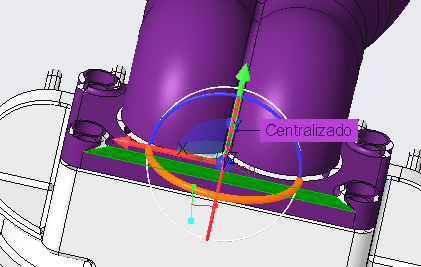

Use a restrição Centralizado para centralizar pares de superfícies cônicas, superfícies esféricas e superfícies toroidais. É possível selecionar um par de superfícies, sistemas de coordenadas ou sistemas de coordenadas de intenção. Referências podem ser cônicas a cônica, toroide a toroide ou esfera a esfera. Ao selecionar sistemas de coordenadas ou sistemas de coordenadas de intenção como referências, as origens do sistema de coordenadas são alinhadas com três graus de liberdade.
Restrição de tangente

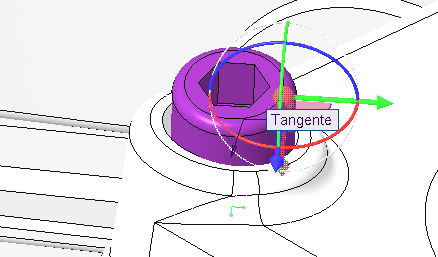

Use a restrição de Tangente para controlar o contato de duas superfícies no seu ponto de tangência. Um exemplo do uso dessa restrição é a superfície de contato ou ponto entre um came e seu atuador.
Restrição default

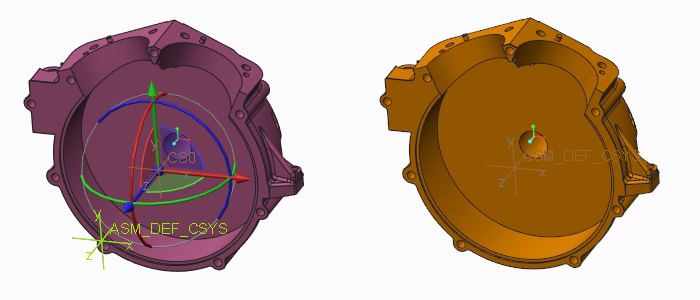

Use a restrição Default para alinhar o sistema de coordenadas default criado pelo sistema do componente para o sistema de coordenadas default criado pele sistema da montagem. O sistema coloca o componente na origem da montagem. Referências podem ser csys a csys ou csys a ponto.
Restrição de correção
Use a restrição Fixar para fixar a posição atual de um componente que foi movido ou empacotado.
Restrição orientada
Use a restrição Orientado como segunda restrição para restringir dois eixos diferentes em uma peça, com dois eixos diferentes em outra peça. Essa restrição é útil quando o segundo eixo de uma peça não é exatamente coincidente com o segundo eixo da outra peça. As condições a seguir devem existir para que a restrição Orientado esteja disponível:
• O primeiro par de eixos foi restrito usando uma restrição Coincidente.
• Os eixos em ambas as peças estão no mesmo plano e são paralelos uns aos outros.
