Sobre a movimentação de componentes
É possível ajustar a posição de um componente que está sendo colocado na montagem usando um dos métodos a seguir:

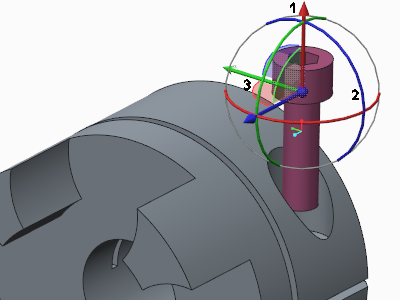

• Use o arrastador. Arraste seu ponto central para arrastar livremente o componente. Arraste uma seta para transladar o componente ao longo de um eixo. Arraste um arco de rotação para rotacionar o componente. Arraste um plano para mover o componente em um plano. O arrastador é anexado ao csys padrão do componente. Somente as setas de direção, arcos e planos aplicáveis à restrição selecionada estão disponíveis.
1. Seta
2. Arco
3. Plano
• Defina a opção de configuração comp_assemble_start como move_then_place. O componente anexa ao ponteiro. Arraste o ponteiro para mover o componente. Para parar o movimento, clique na janela de gráficos.
• Clique com o botão direito e selecione Mover componente no menu de atalho. Selecione o componente e arraste-o. Para parar o movimento, clique novamente. Escolha outra opção diferente no menu de atalho para sair.
• Use os atalhos do teclado.
• Use as opções da aba Mover.
