Sobre o espelhamento de montagens
Use o comando > >
Salvar uma montagem de espelhamento para criar cópias de espelhamento da montagem. É possível espelhar uma montagem usando os defaults do sistema ou é possível clicar em Avançado na caixa de diálogo Montagem de espelhamento. Será aberta a caixa de diálogo Componentes de montagem de espelhamento para manipular manualmente os componentes. É possível ver uma visualização que é atualizada durante a definição da montagem espelhada.
Salvar uma montagem de espelhamento para criar cópias de espelhamento da montagem. É possível espelhar uma montagem usando os defaults do sistema ou é possível clicar em Avançado na caixa de diálogo Montagem de espelhamento. Será aberta a caixa de diálogo Componentes de montagem de espelhamento para manipular manualmente os componentes. É possível ver uma visualização que é atualizada durante a definição da montagem espelhada.Os componentes podem ser manipulados da seguinte forma:
• Espelhar componentes – Os componentes são criados como componentes novos por meio de espelhamento da geometria do componente.
• Componentes reutilizados – Os componentes são reutilizados na montagem de espelhamento.
• Excluir componentes – Os componentes são excluídos da operação de espelhamento e da montagem de espelhamento.
Defina a geometria espelhada para ser atualizada automaticamente quando a montagem original for atualizada.
A estrutura de montagem e as interseções copiadas (cortes) não são associativas e não são atualizadas na cópia espelhada quando a montagem original é atualizada.
Não é possível alterar os nomes de arquivo dos componentes reutilizados; porém, nomes de arquivo default são criados para componentes novos de montagens espelhadas. A regra para a criação de nome default é NAME_MIR.PRT, em que NAME é o nome original do componente. É possível mudar o nome default das seguintes formas:
• Selecione os nomes individuais dos componentes espelhados e altere-os
• Defina a regra de nomenclatura e gere um novo conjunto de nomes de arquivo dos componentes
• Altere o sufixo default para os componentes espelhados
Análise de simetria
Ao criar uma cópia de espelhamento da montagem, é possível fazer uma análise de simetria para identificar e reutilizar componentes simétricos e gêmeos (de espelhamento). Isso eliminará a necessidade de se criar novos componentes espelhados. A realização de uma análise de simetria permite reutilizar componentes ou manipular os componentes originais conforme segue:

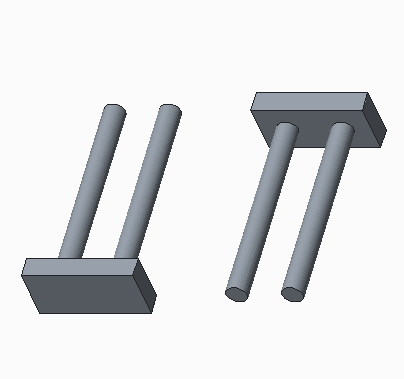

• Componentes simétricos – Os componentes que são simétricos podem ser reutilizados como um componente espelhado. A figura abaixo mostra componentes simétricos espelhados.
• Componentes antissimétricos – Os componentes que são antissimétricos têm um gêmeo espelhado existente na montagem que pode ser reutilizado em vez de criar um novo componente espelhado. A figura abaixo mostra componentes assimétricos espelhados.
Ao realizar uma análise de simetria, os componentes simétricos e antissimétricos são definidos para reutilização automática, exceto se a opção Reutilizar componentes simétricos na caixa de diálogo Montagem de espelhamento for desmarcada. É possível reutilizar componentes manualmente na caixa de diálogo Componentes de montagem de espelhamento.
