용접: 시퀀싱

용접: 시퀀싱

Creo Parametric 12.4.0.0

사용자 인터페이스 위치: 응용 프로그램(Applications) >

용접(Welding)을 클릭하고

스폿 용접(Spot Weld) 피쳐를 선택한 다음

시퀀싱 보기(Sequencing View)를 클릭합니다.

동영상

설명

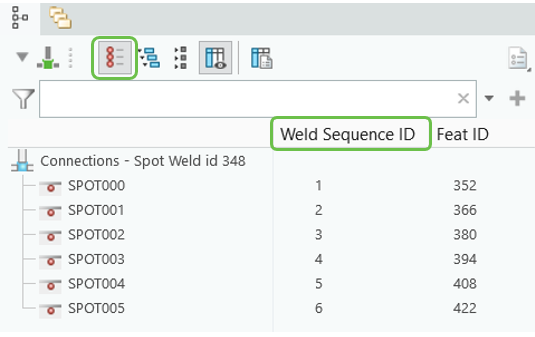

이제 새 시퀀싱 보기를 사용하여 스폿 용접이 제조되는 순서를 제어할 수 있습니다. 이는 선택한 피쳐의 연결만 표시하는

용접 및 조인트 트리(Weld and Joint Tree)의 보기입니다.

숫자를 입력하거나 목록에서 스폿 용접을 위로 또는 아래로 끌어 놓아 용접 시퀀스 ID를 변경할 수 있습니다. 한 번에 여러 스폿 용접을 선택하고 이동할 수 있습니다.

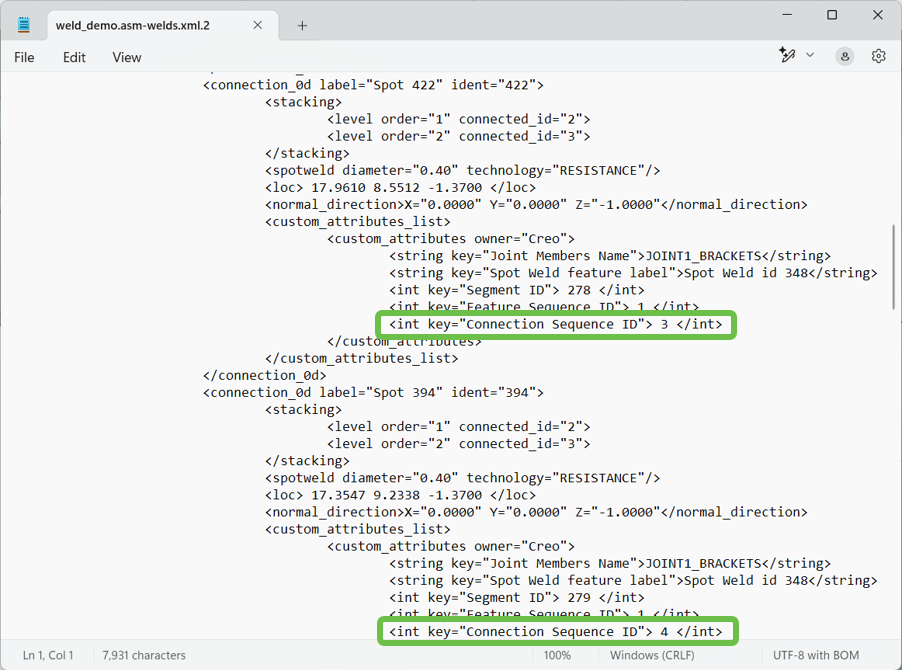

xMCF 형식으로 모델 정보를 내보내면 스폿 용접 시퀀스 정보를 내보냅니다.

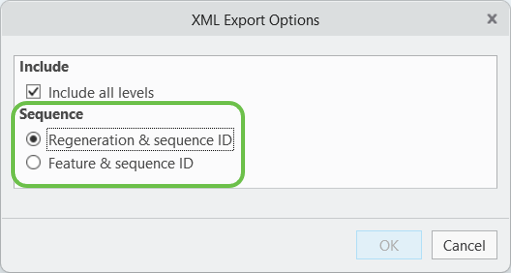

다음 옵션 중 하나를 선택하여 파일에서 연결이 제조되는 시퀀스를 정의하는 매개 변수를 결정할 수 있습니다.

• 재생성 및 시퀀스 ID(Regeneration & sequence ID) - 파일의 연결이 피쳐 재생성 순서와 피쳐 내의 시퀀스에 따라 제조됩니다.

• 피쳐 및 시퀀스 ID(Feature & sequence ID) - 파일의 연결이 피쳐 시퀀스 ID 순서와 피쳐 내의 시퀀스에 따라 제조됩니다.

이점

• Creo 내의 용접 시퀀스를 수정하여 오류를 줄입니다.

• 시퀀스 보기를 사용하기 쉽습니다.
