모델 트리에서 퀼트에 대한 개선된 퀼트 레이블 및 표시 유형 제어
Creo Parametric 12.4.0.0
사용자 인터페이스 위치: 퀼트를 표시하는 모델 트리 및 기타 탐색 트리.
동영상
설명
모델 트리에서 퀼트 레이블 표시 및 퀼트의 표시 유형 제어가 개선되어 유용성이 향상되었습니다.
새롭게 개선된 기능은 다음과 같이 퀼트와 퀼트를 생성한 피쳐 간의 링크를 나타냅니다.
• 향상된 퀼트 레이블
퀼트 레이블은 소유자 피쳐(퀼트를 생성한 피쳐)의 이름이 괄호 안에 표시되어 퀼트와 원본 피쳐 간에 명확한 시각적 연결을 제공합니다.
• 표시 유형 제어
◦ 단일 퀼트를 생성하는 피쳐의 경우 표시(Show), 숨기기(Hide), 다음 항목만 표시(Show Only) 및 다음을 제외한 모든 항목 표시(Show All Except)가 퀼트와 관련 피쳐 모두에 영향을 줍니다.
◦ 퀼트를 숨기거나 표시하면 피쳐도 숨겨지거나 표시됩니다.
◦ 피쳐를 숨기거나 표시하면 퀼트도 숨겨지거나 표시됩니다.

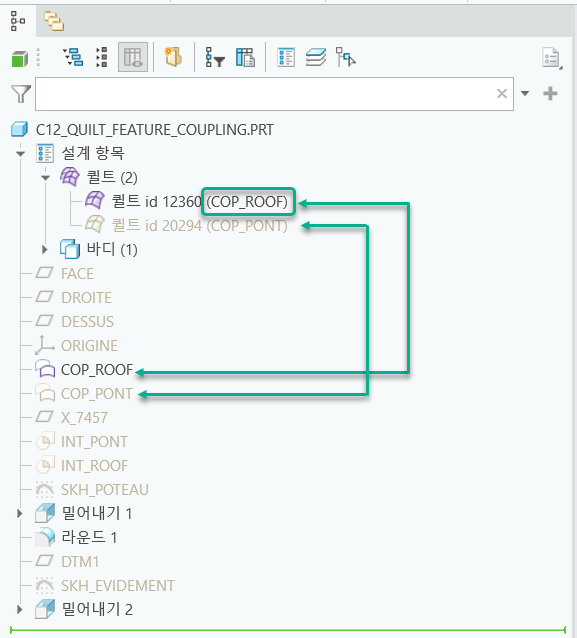

다음 이미지에는 피쳐 이름을 표시하는 퀼트 레이블 업데이트가 나와 있습니다.
이전에는 퀼트를 표시하려면 피쳐의 표시 상태, 퀼트의 표시 상태 또는 둘 다로 인해 퀼트가 숨겨졌는지 확인해야 했습니다.
이점
퀼트 표시 유형을 제어하는 사용자 경험이 개선되었습니다.
추가 정보
팁: | 없음. |
제한 사항: | 이 동작의 예외로는 스윕 블렌드, 헬리컬 스윕, 인클로저 볼륨과 같은 피쳐가 있으며, 이러한 피쳐는 추가 형상 객체를 생성할 수 있습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
